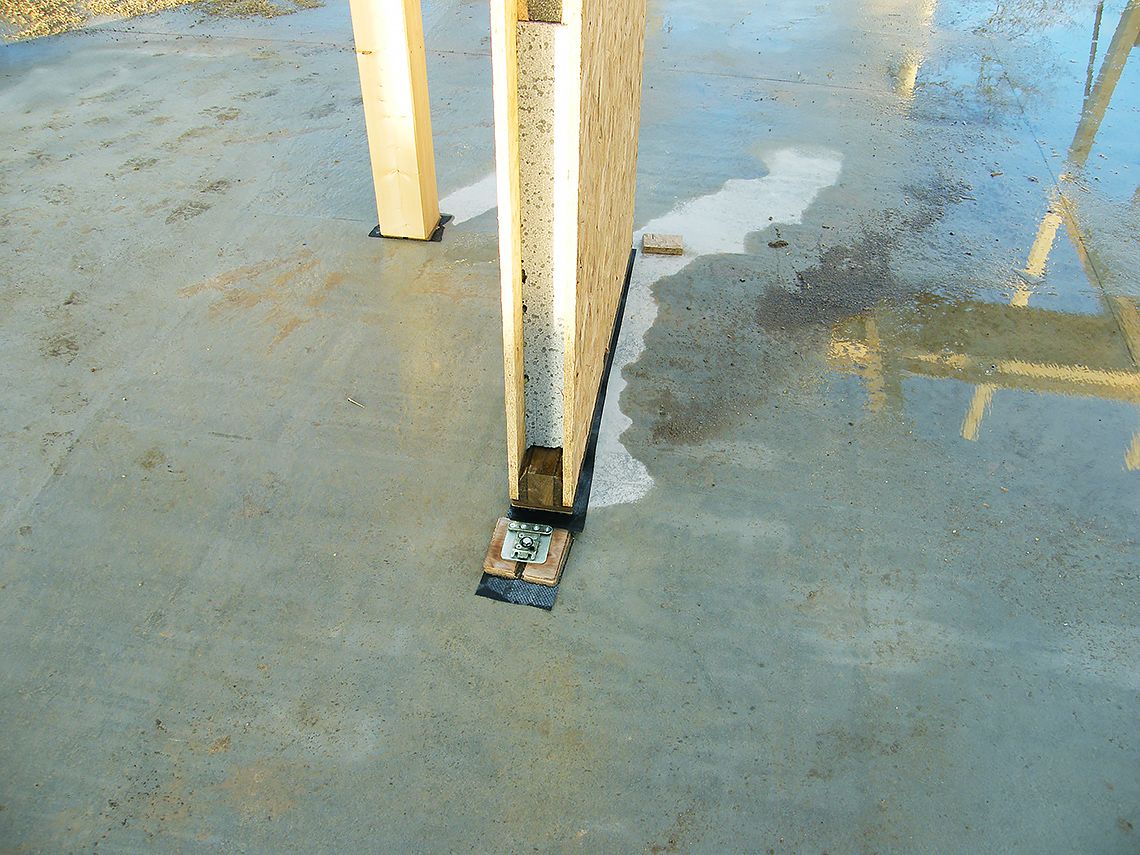

Złącza systemu BASIS są złączami typu wtykowego do bezpośredniego montażu na stałych i stabilnych podłożach takich, jak beton (żelbet), stal czy konstrukcje murowe.

System BASIS stanowi rozszerzenie systemu ACRO. Złącza ARCO dostarczane są jako wstępnie montowane na ocynkowanych płytkach stalowych. Taki element można przymocować (przykręcić) do podłoża takiego, jak jastrych, płytki, kamienie itp. Element współpracujący mocowany jest na podporze, np. na słupie nośnym. Dzięki temu połączenie jest prawie niewidoczne (widoczne pozostaje jedno, małe zwidlenie) i stanowi bardzo mocne połączenie elementów słupowych (za wyjątkiem słupów i kolumn wolno stojących). Złącza systemu BASIS firmy KNAPP dostępne są w dwóch rozmiarach.

Zalety systemu:

• niewidoczne – niewidoczne i samozaciskowe w połączeniach podpór, słupów i w połączeniach słupowo-ryglowych,
• rozłączalne – połączenie można w każdej chwili rozłączyć a złącze zdemontować,
• samonapinające – nie są wymagane żadne dodatkowe materiały czy środki pomocnicze,
• wydajne – zapewniają wysoki stopień prefabrykacji,
• precyzyjne – złącza zapewniają przenoszenie sił między łączonym elementami,
• przyjazne – przygotowane elementy mogą być transportowane pojedynczo. Montaż końcowy odbywa się już na miejscu,
• szybkie – zapewniają oszczędność czasu podczas montażu na budowie,
• bezpieczne – sprawdzone i dopuszczone przez HFA (Austriacki Instytut Badawczy Drewna).

Zastosowanie
Złącza typu wtykowego znajdują szeroki zakres zastosowania dzięki bezpośredniemu montażowi belek, podpór, słupów i stojaków do stałych podłoży i elementów nośnych z betonu (żelbetu), kamienia, stali czy konstrukcji murowych oraz wszelkich połączeń gdzie wymagana jest duża wytrzymałość i trwałość.

Najczęstszy obszar zastosowania to rozbudowa wnętrz, budowa stoisk targowych, konstrukcje obiektów wystawienniczych i muzealnych, konstrukcje ogrodów zimowych.

Technologia frezowania

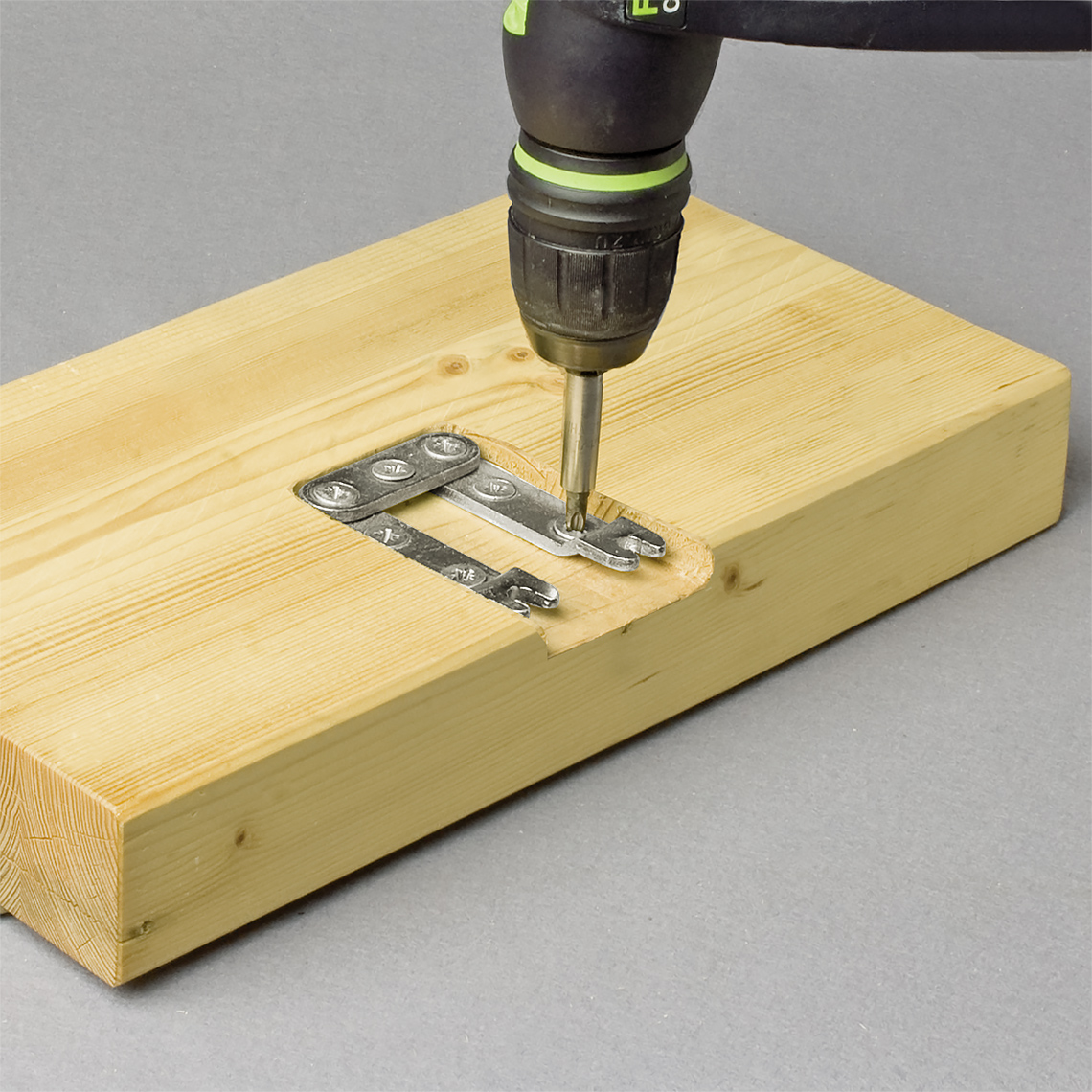

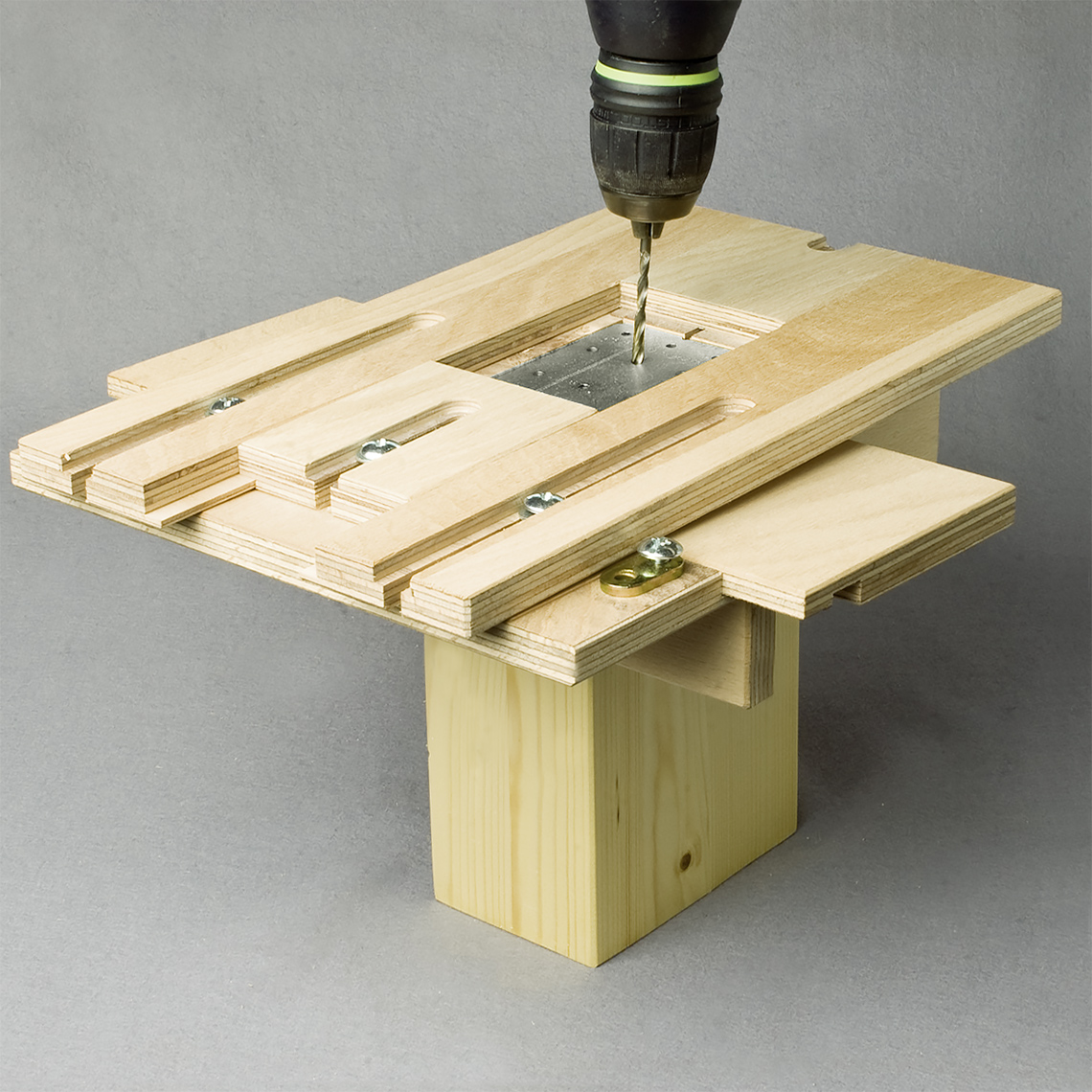

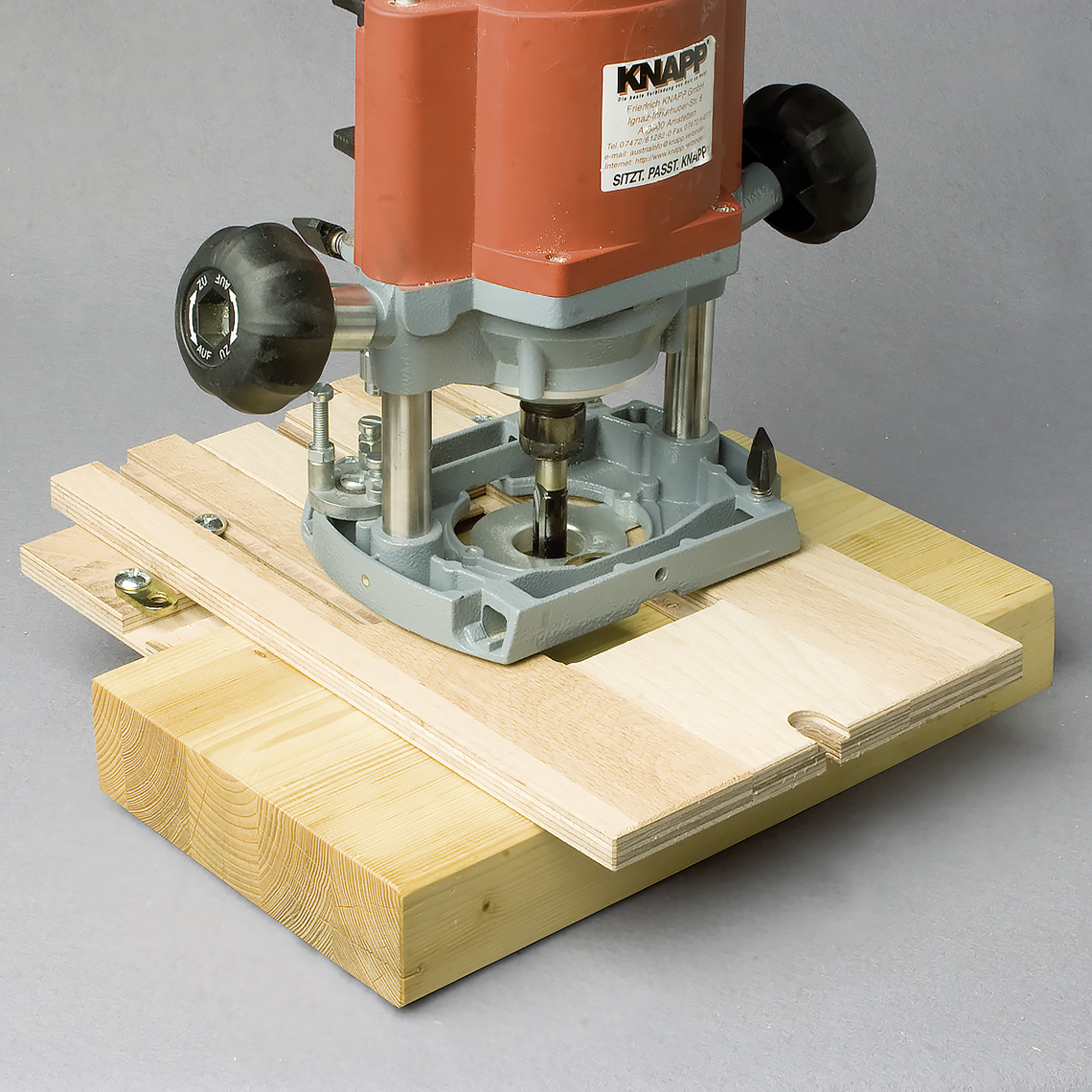

W celu wykonania połączenia jako niewidoczne, złącza systemu BASIS należy montować w czole lub dłużycy drewna w przygotowanym wcześniej wpuście wykonanym za pomocą frezarki górnowrzecionowej i freza do wpustów o średnicy Ø 15 mm o wymiarach: głębokość 13 mm i pozostałe wymiary dostosowane do rozmiaru zastosowane złącza. W celu łatwego i dokładnego wykonania wyfrezowania można użyć szablonu do frezowania a do racjonalnego montażu części złącza wykorzystać szablon montażowy.
Każde złącze system BASIS składa się kilku jednakowych części, które wykonane są wysokiej jakości stali cynkowanej ogniowo na kolor niebieski odpornej na działanie czynników atmosferycznych i produkowane są w Austrii.
Dobór właściwego rozmiaru złącza zależy od wymiarów przekroju poprzecznego elementu drewnianego. Wyfrezowanie gniazda na złącze można wykonać za pomocą frezarki górnowrzecionowej lub na centrum obróbczym CNC. Złącza systemu BASIS są sprawdzone, przetestowane, zapewniają połączenie przenoszące obciążenia między elementami i dostępne są w dwóch rozmiarach.

Frezowanie – prosimy o zapoznanie się z ogólnymi wskazówkami dotyczącymi wstępnych prac przygotowawczych.

Wymiary

• BASIS 62/62
• BASIS 90/90

BASIS 62/62

BASIS 90/90
