CLIPS – złącze wtykowe

Warianty produktu:

Złącze do połączeń wtykowych nastawnych, obrotowych, rozłączalnych

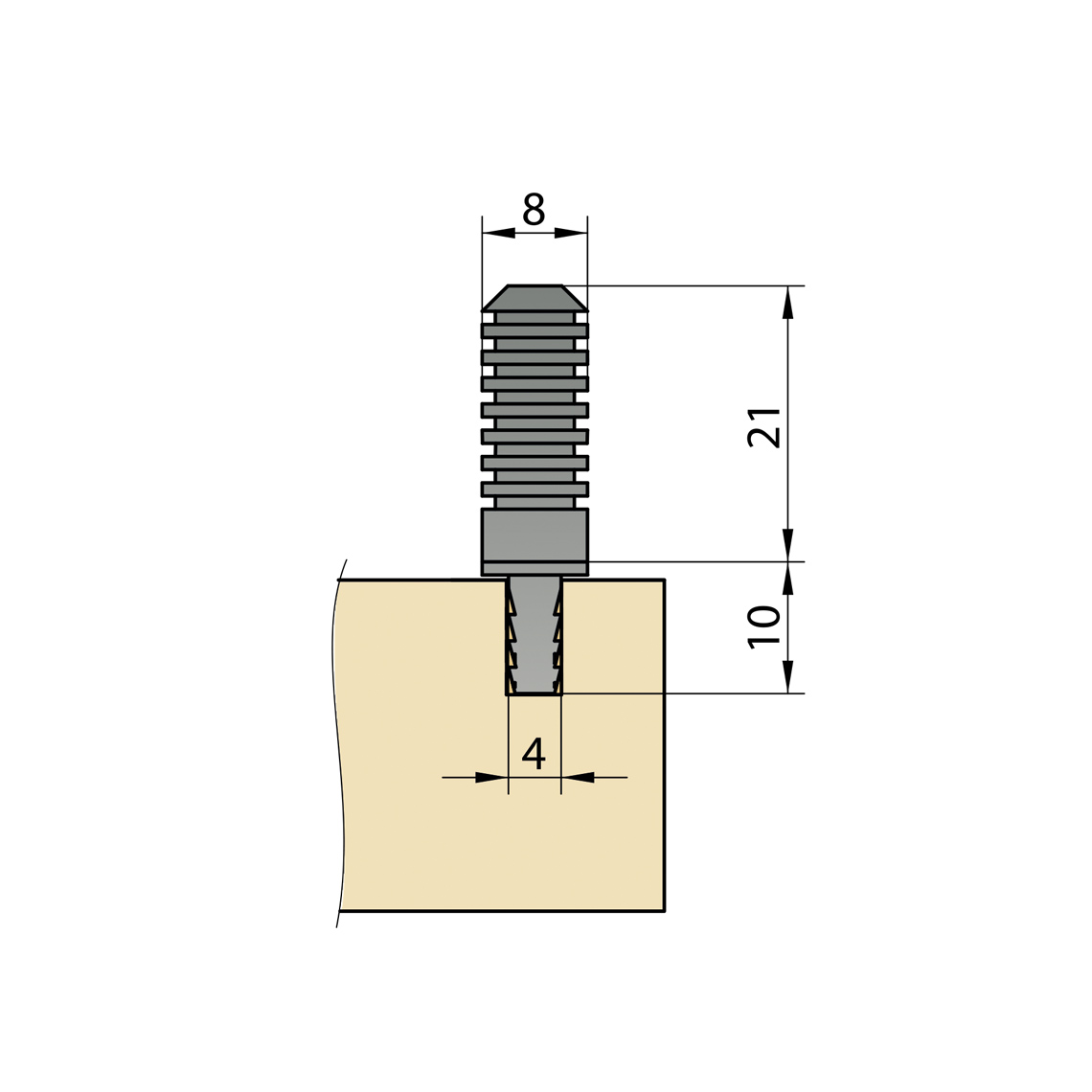

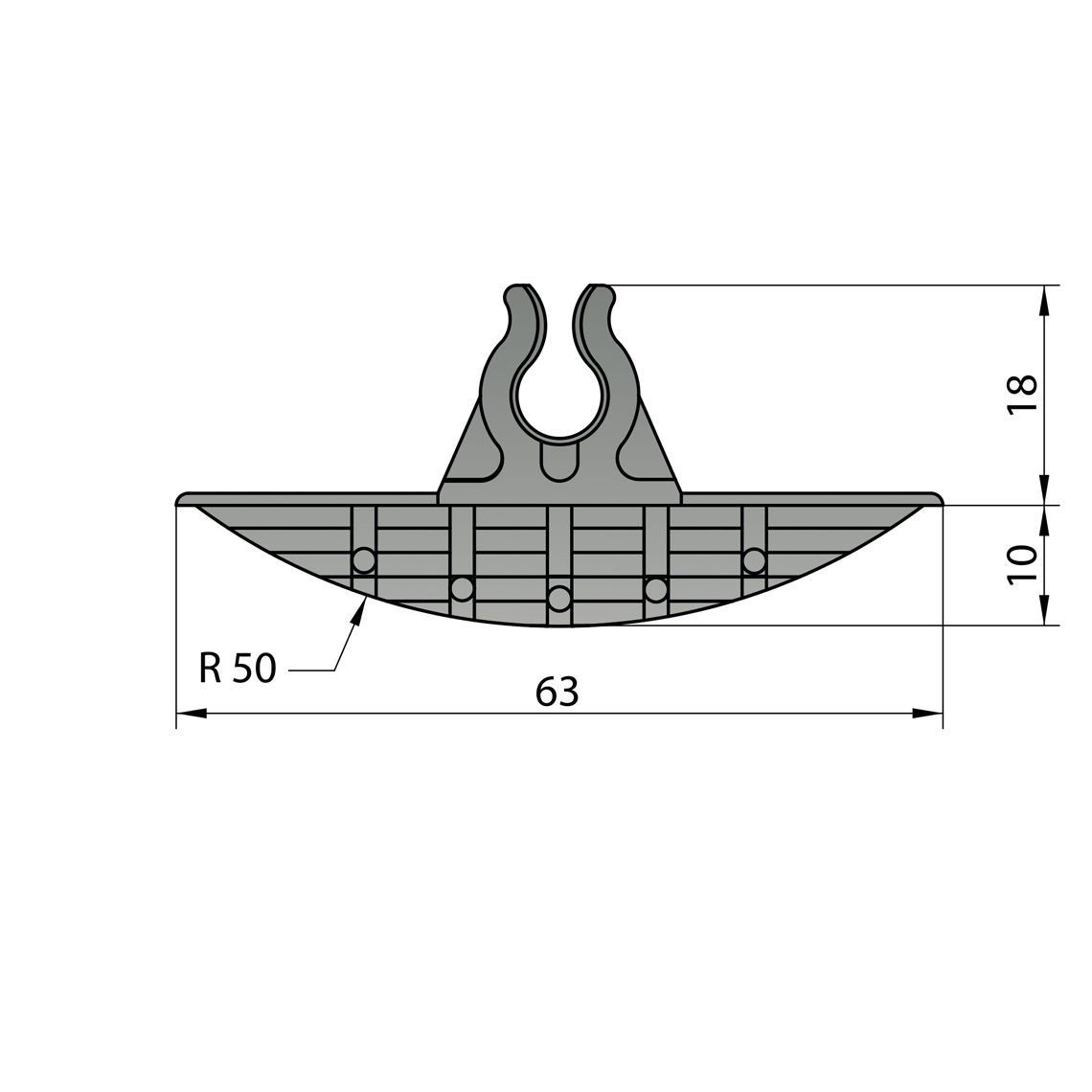

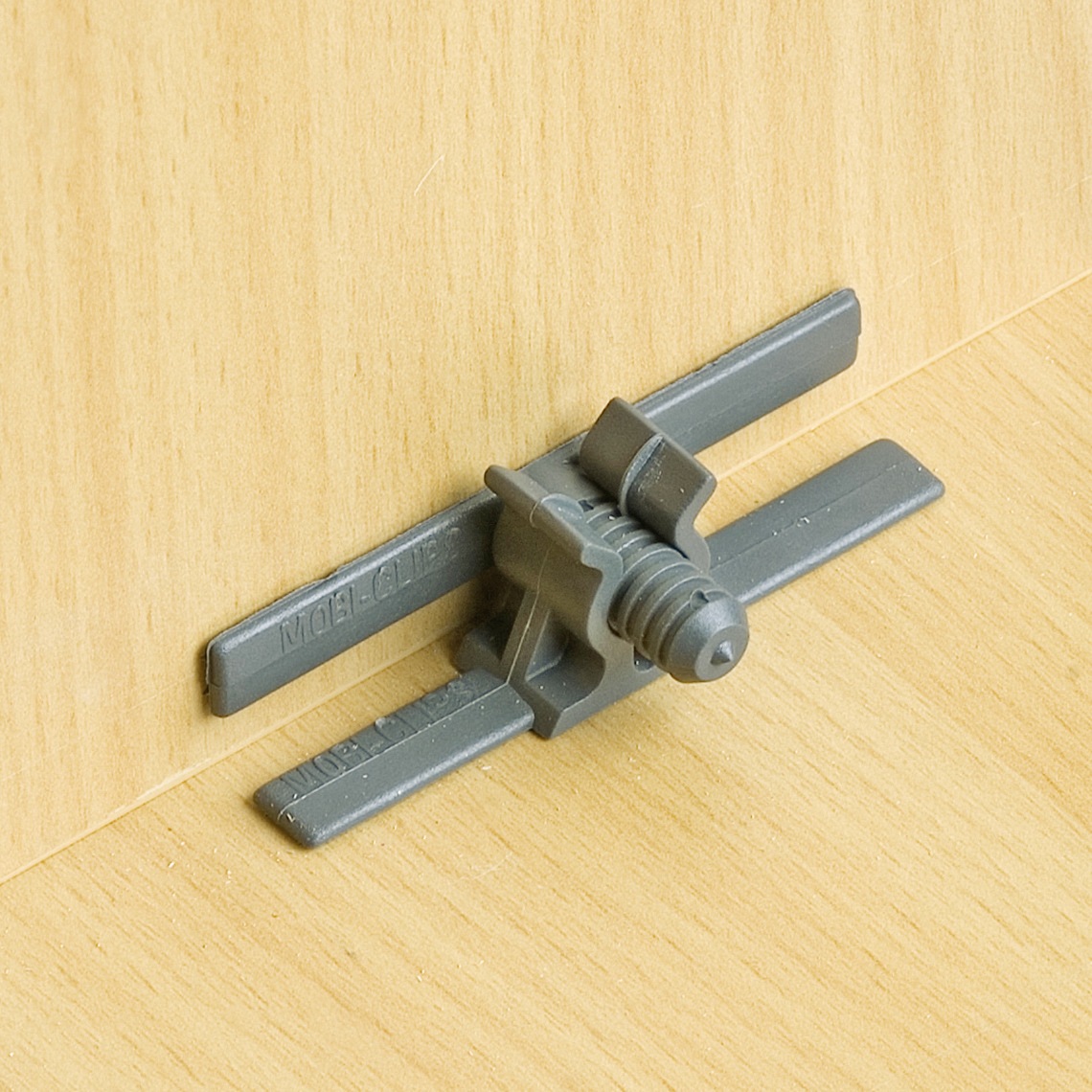

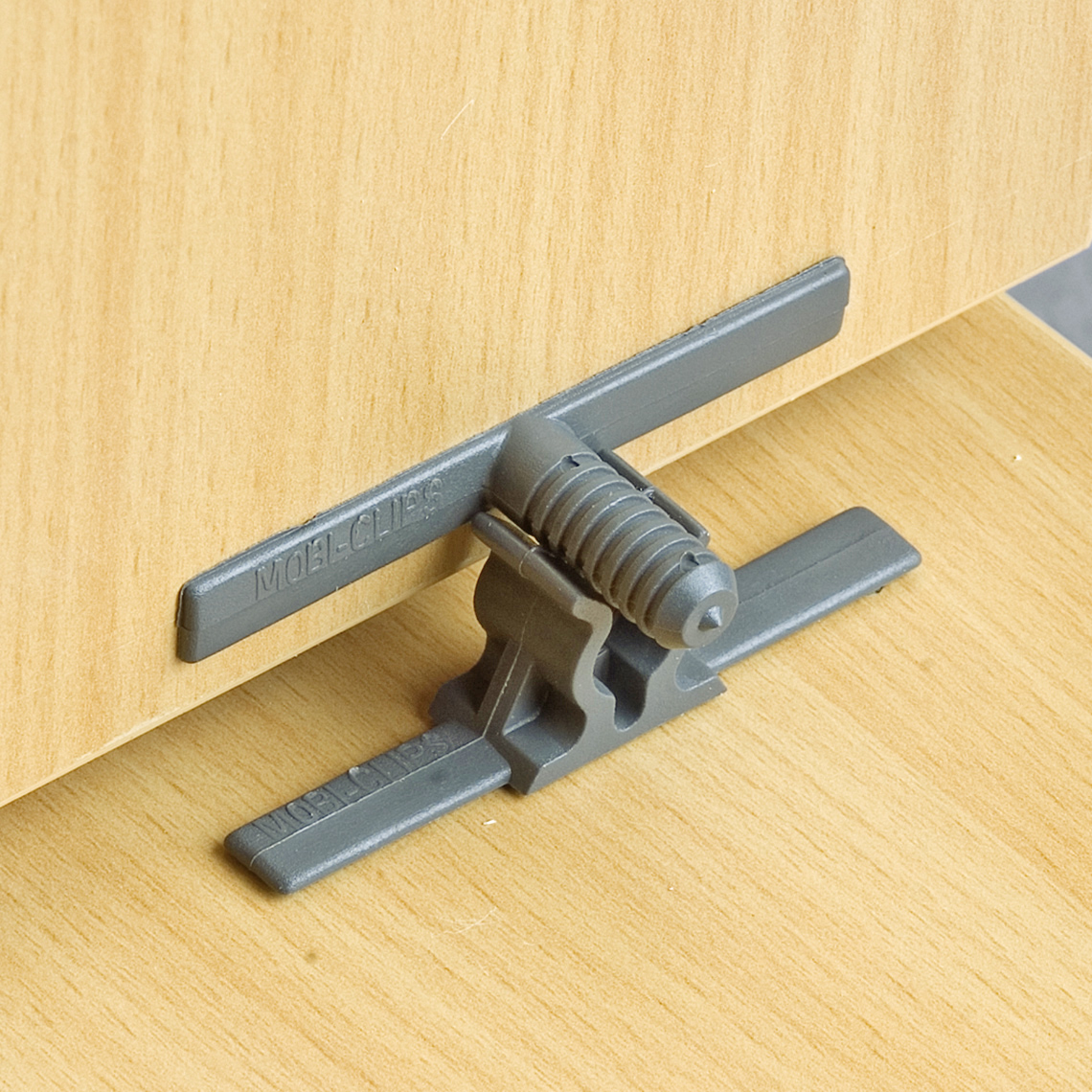

Złącze wtykowe CLIPS wykonane jest z tworzywa sztucznego i składa się z dwóch części, które są wciskane na klej do wpustów lamelowych. Rowkowany czop wciskany jest wówczas w sprężysty uchwyt w kształcie liry. Rowki w czopie umożliwiają regulowanie położenia części złącza, poza tym może ono być obracane wokół osi czopa. Pozwala to na różnorodne i wszechstronne zastosowanie złącza od montażu osłon i maskownic począwszy, które to elementy są tylko łączone na stałe na zatrzask i w każdej chwili mogą być rozłączone, przez zdejmowane kratki wentylacyjne aż po korytka maskujące do kabli i przewodów, i wszędzie tam gdzie złącze CLIP pełni jednocześnie funkcję zamknięcia i zawiasa (okucia meblowego).

Technologia klejenia

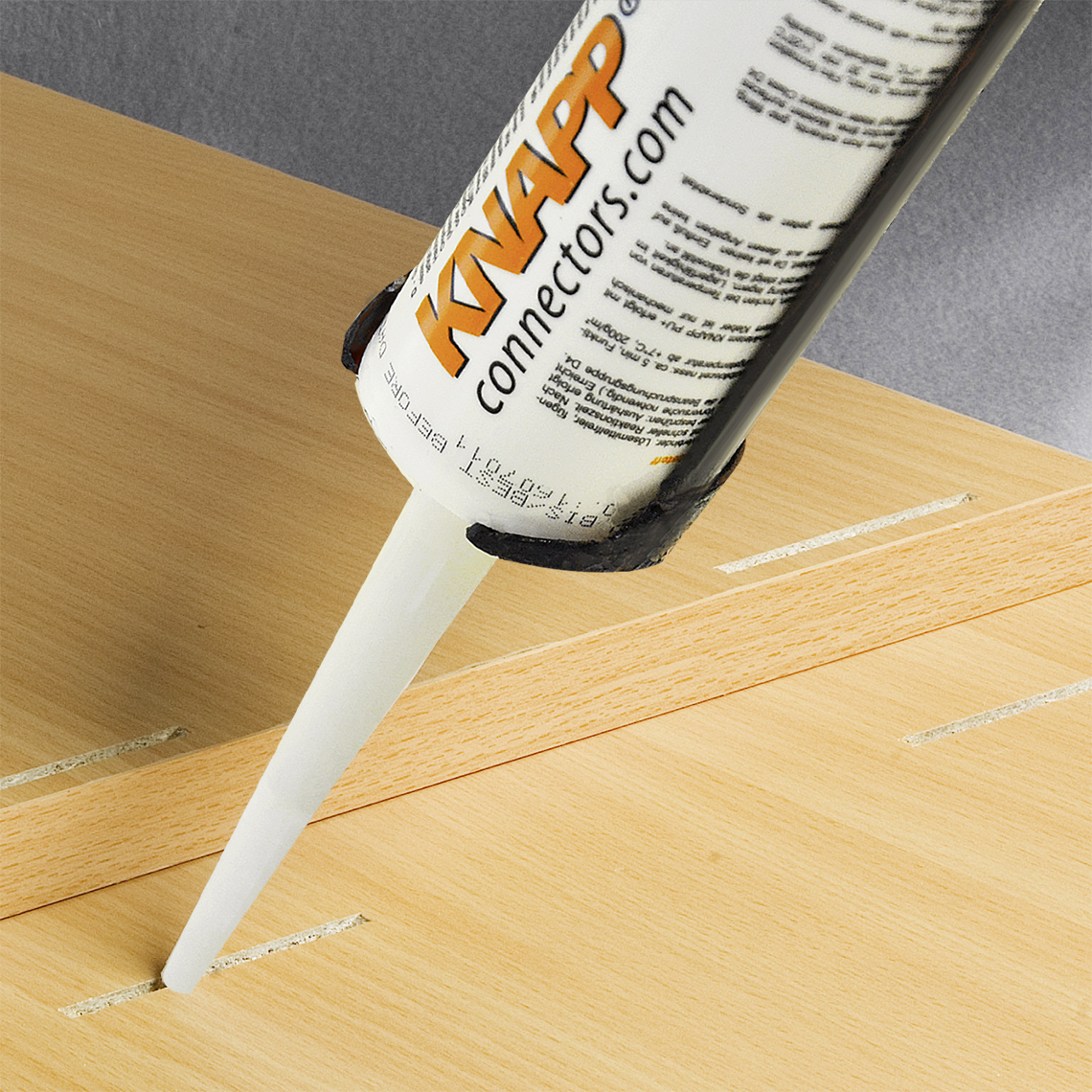

Wprowadzić kilka kropli kleju KNAPP® PU+ do wpustu lamelowego. Następnie wcisnąć obie części złącza w odpowiednie wpusty łączonych elementów. Po uzyskaniu odpowiedniej stabilności złącza CLIPS we wpuście lamelowym, można składać ze sobą elementy i w razie konieczności również rozłączać. Dzięki zastosowaniu uchwytu sprężystego w kształcie liry, na bruzdach czopa można ustawiać różne warianty wzajemnego położenia części względem siebie w skoku co dwa milimetry (dla drugiej bruzdy od dołu – trzy skoki do góry i jeden skok w dół). Uchwyt sprężysty w kształcie liry daje się obracać wokół osi czopa o kąt 360° (tzw. efekt zawiasy)

Wskazówka: Prosimy o zapoznanie się z ogólnymi wskazówkami dotyczącymi wstępnych prac przygotowawczych.

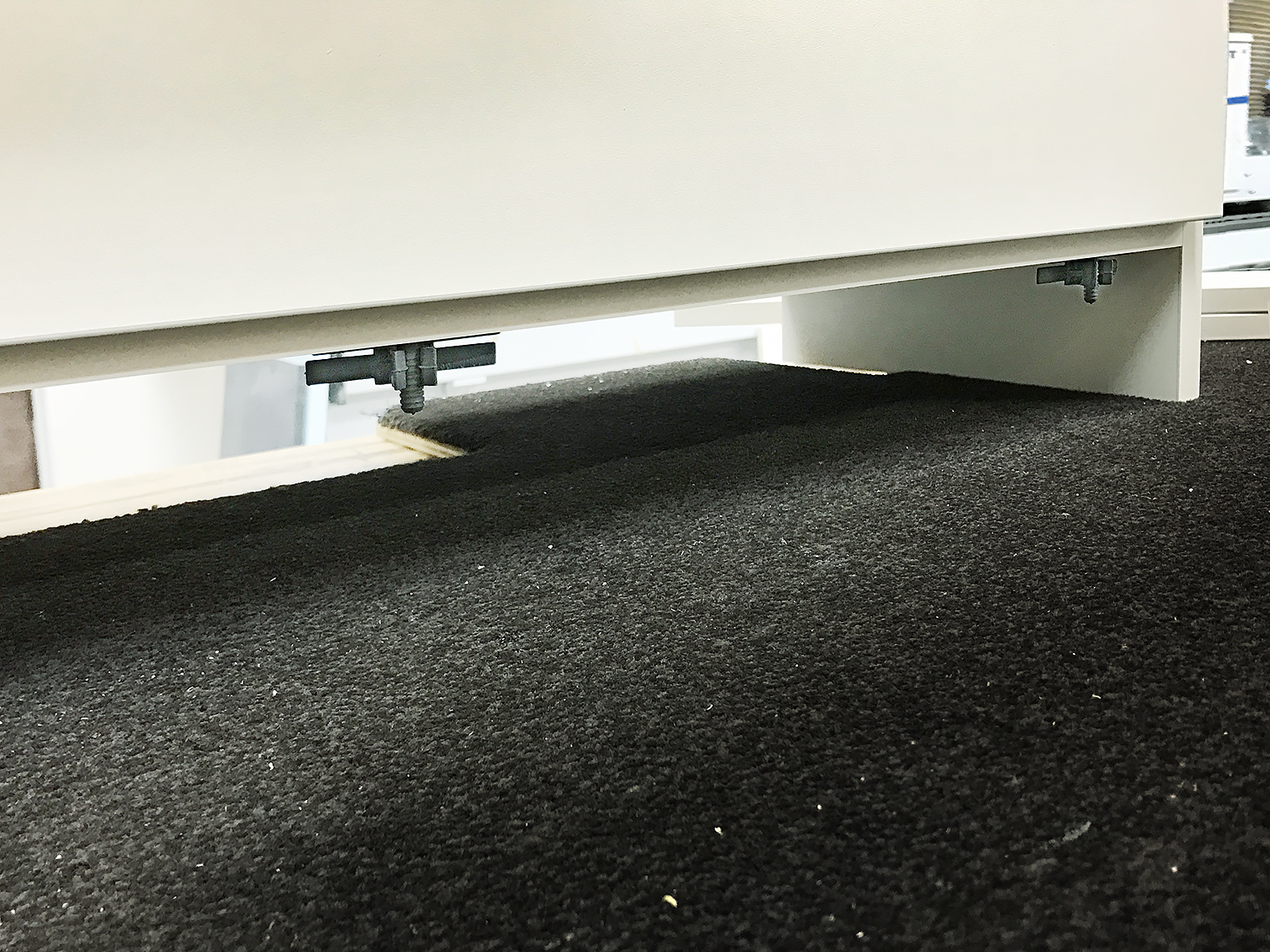

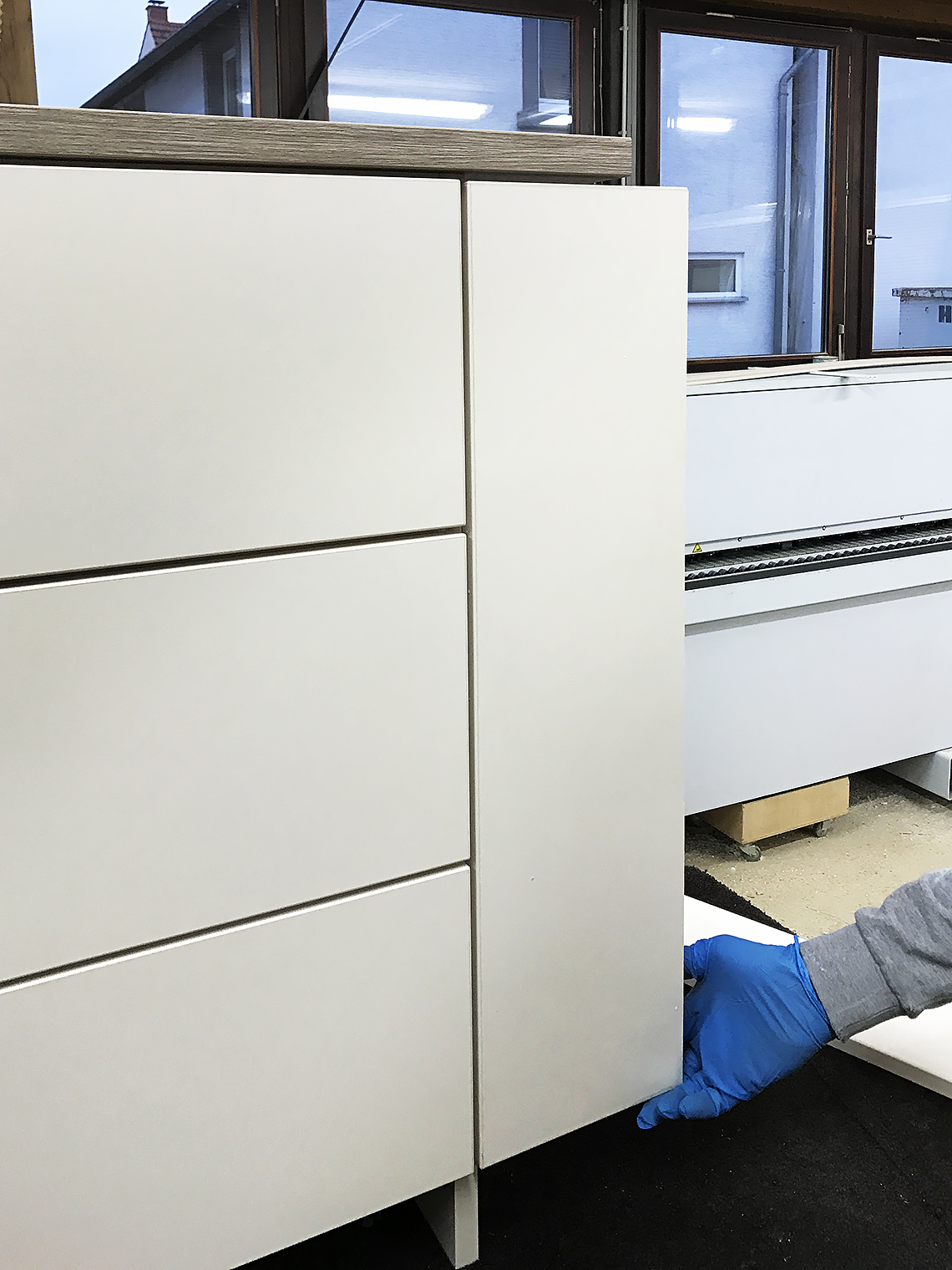

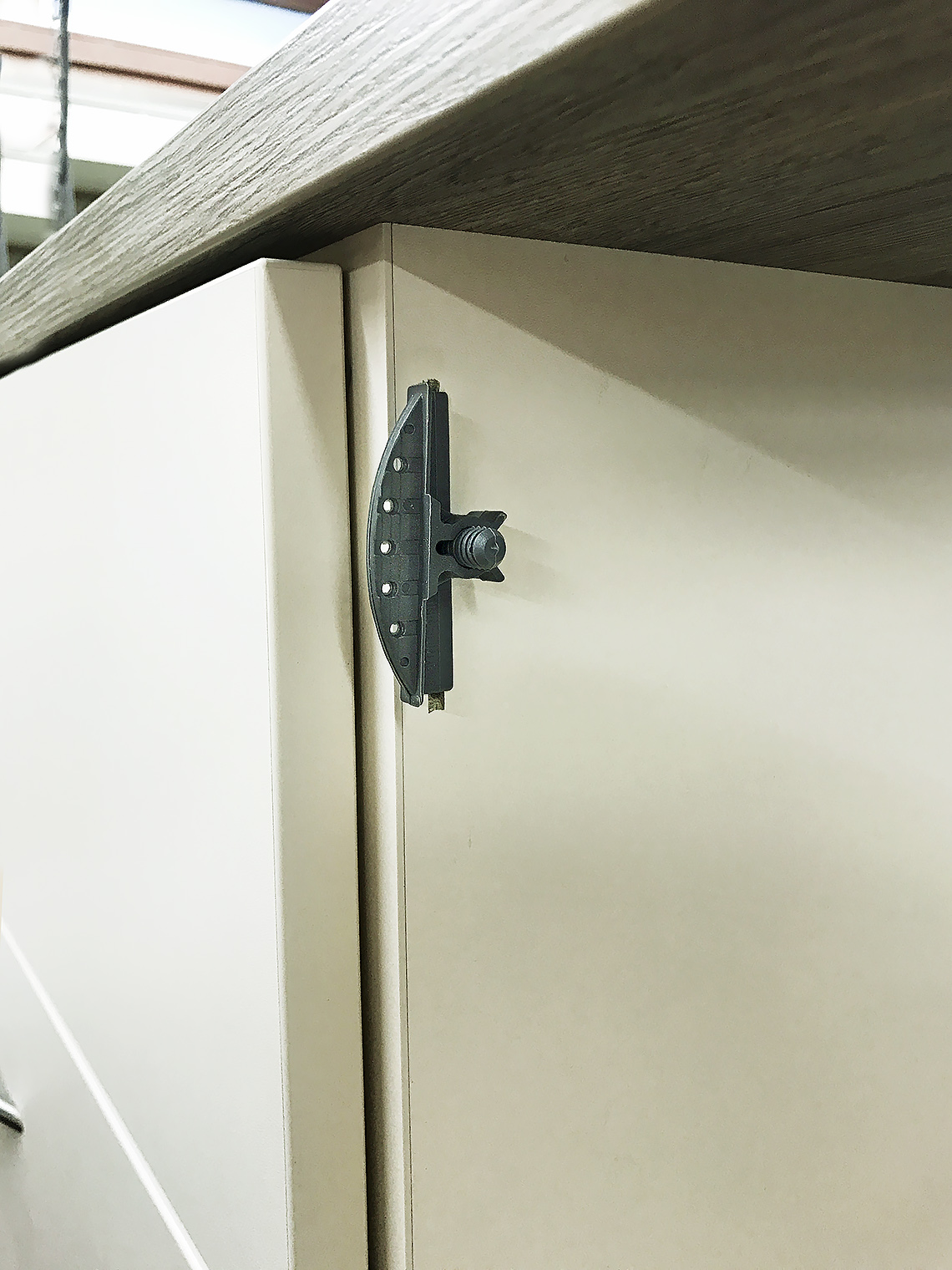

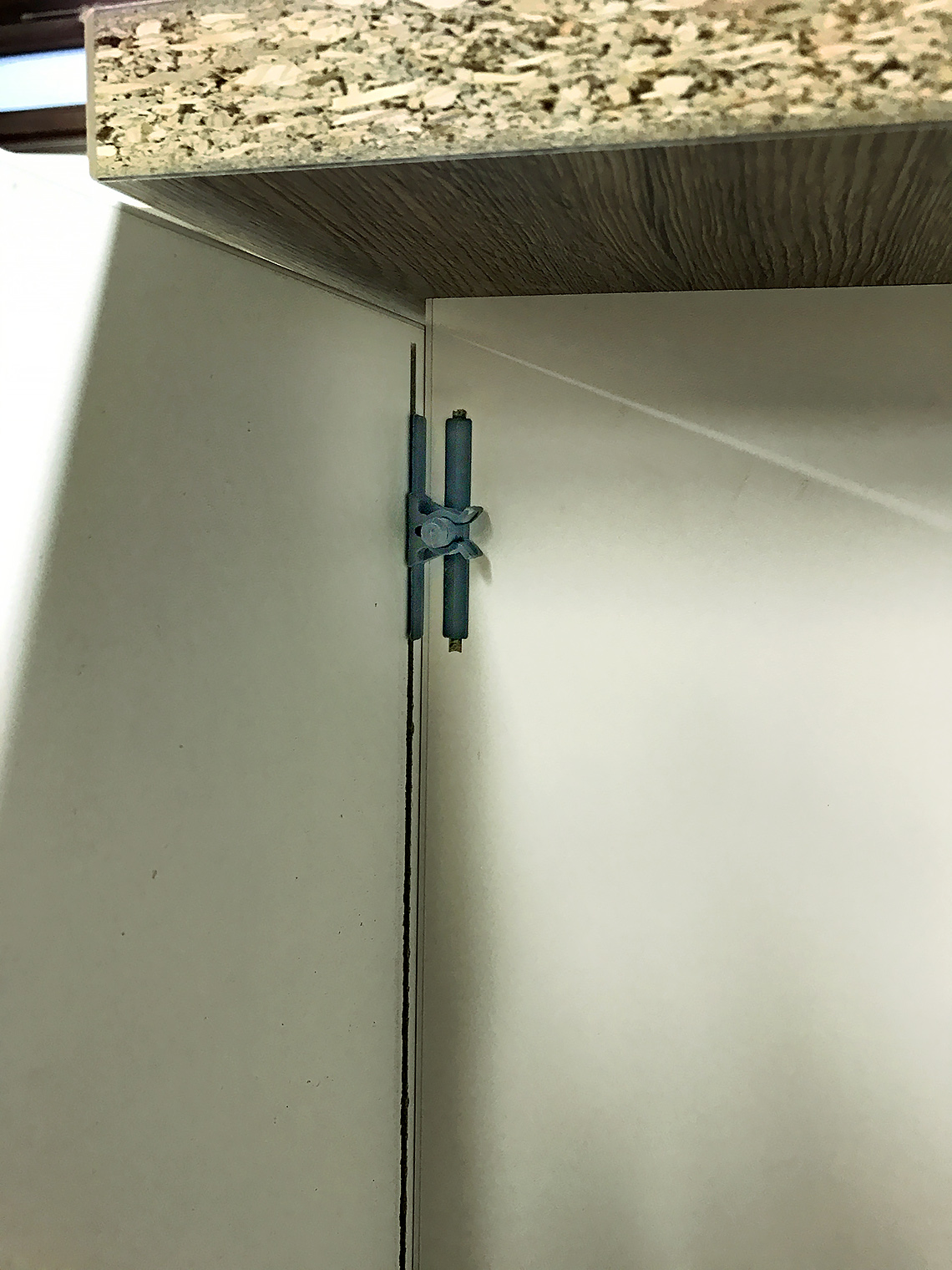

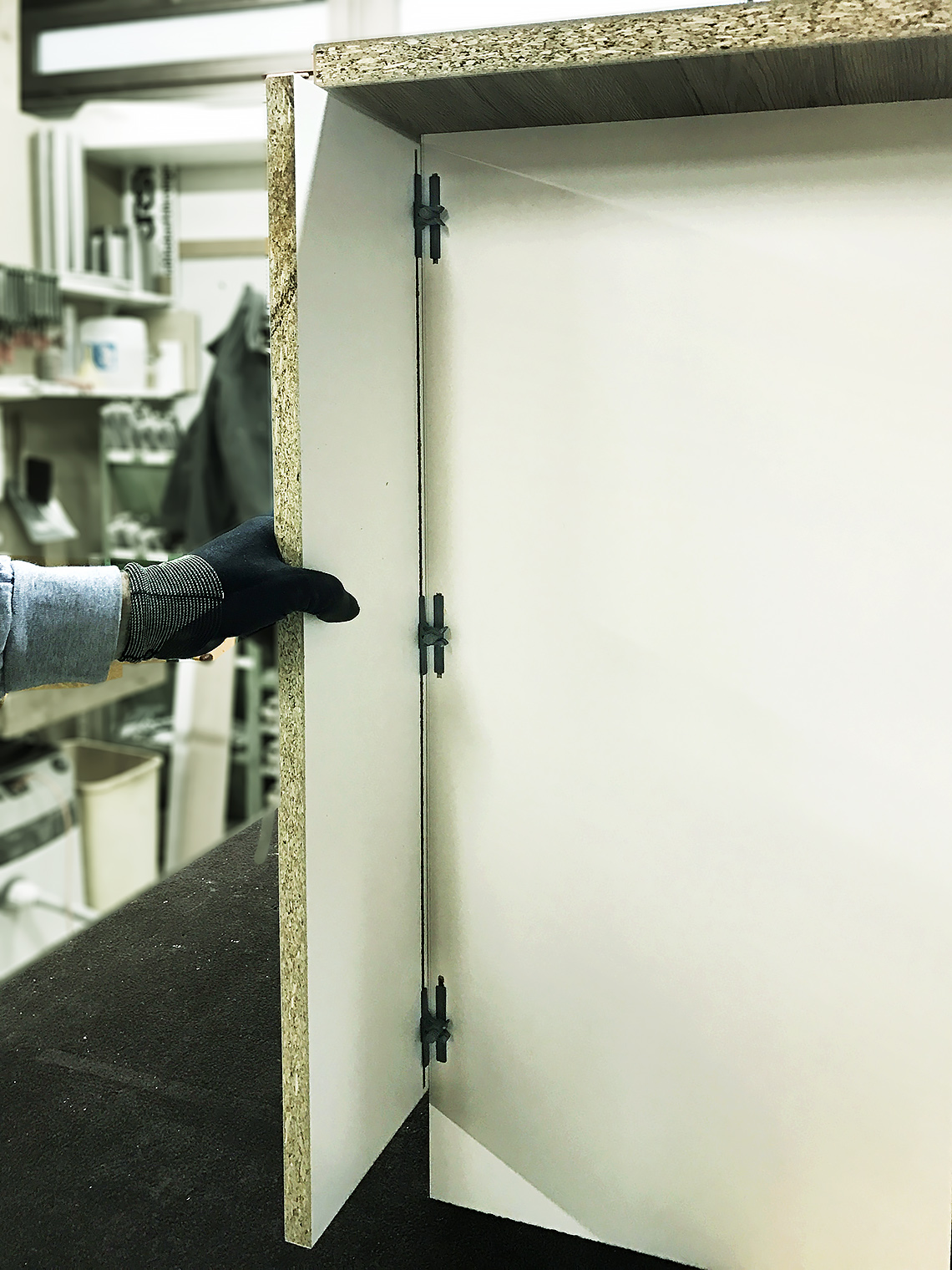

Montaż osłon i maskownic z zastosowaniem złącza wtykowego CLIPS – stolarnia Baureis GmbH (Niemcy)

Materiał

Tworzywo sztuczne PA6 wzmocnione włóknami szklanymi, barwione na kolor szary

Powłoka

Brak

Rodzaj złącza

Złącze wtykowe

Mocowanie

Klejenie za pomocą kleju KNAPP® PU+

Zalety

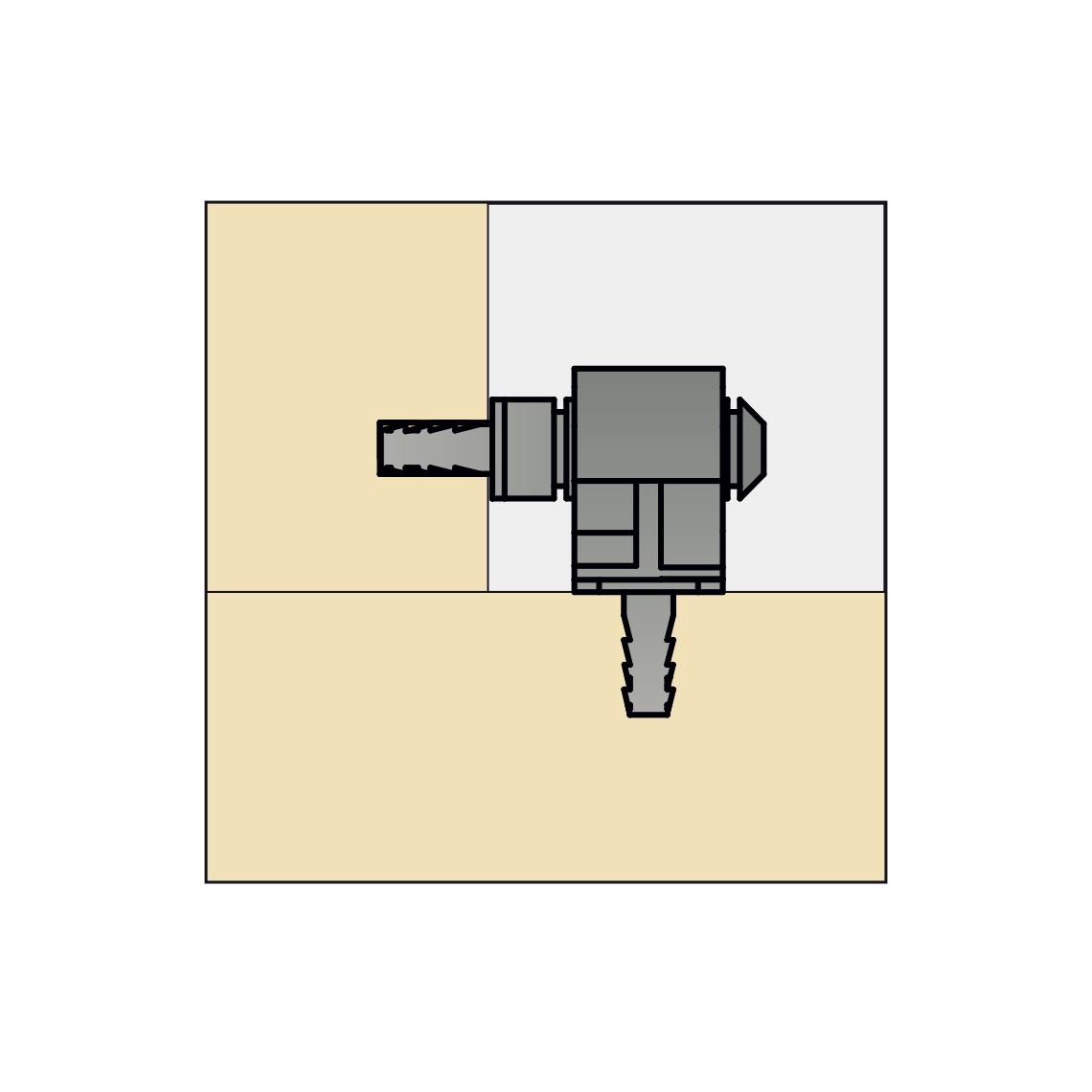

Samonapinające, rozłączalne, przestawne (można łączyć w przylgę lub w spoinę)

Technologia

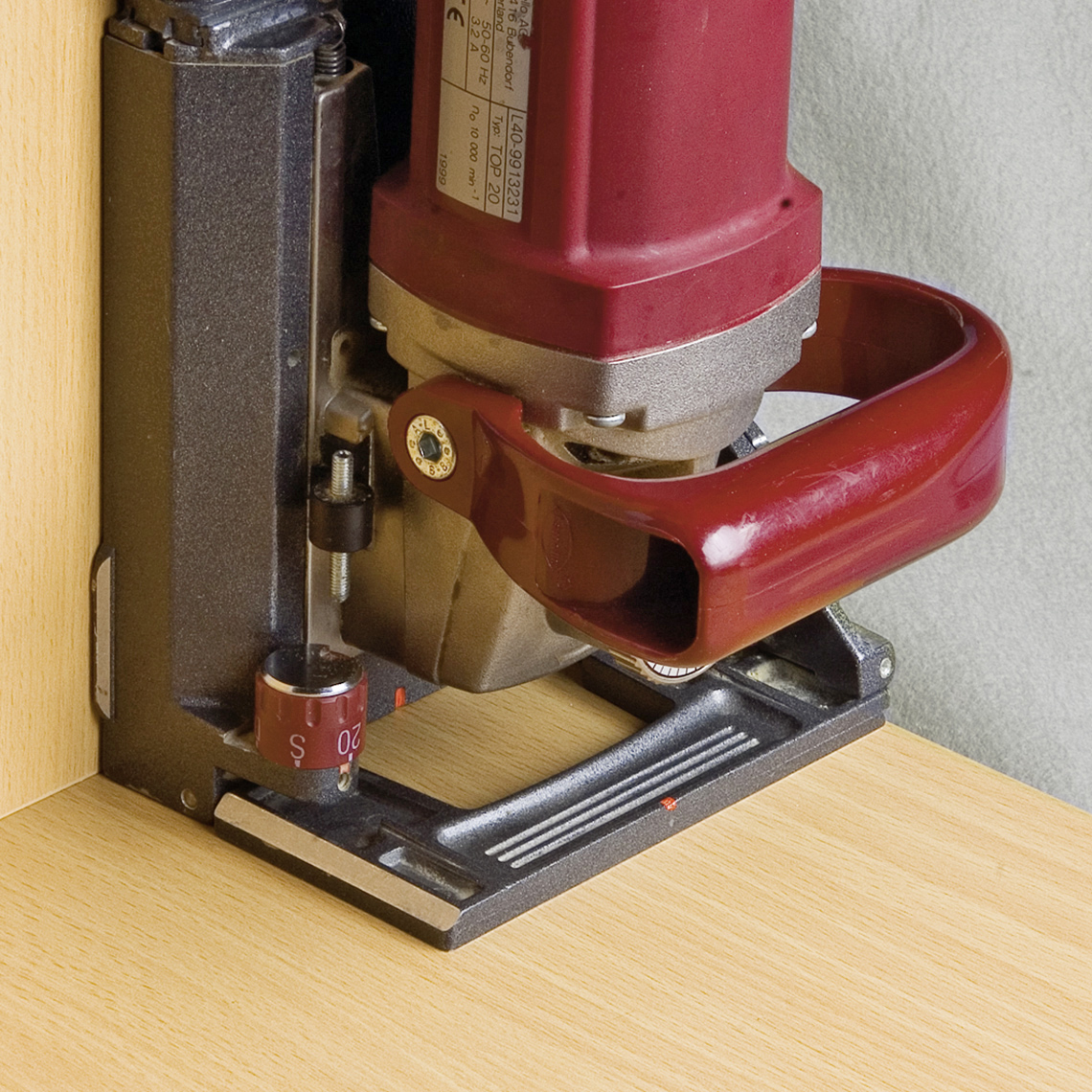

Wykonanie wpustu za pomocą frezarki ręcznej Lamello przy ustawieniu głębokości G10, część wciskana i część z kołkiem dokładnie wpasować we wpust i ustawić po przeciwnych stronach w lustrzanym odbiciu

Do materiałów

Wszystkie rodzaje drewna i tworzyw sztucznych

Zastosowanie

Osłony, maskownice, blaty, przykrycia i okładziny boazeryjne
