Złącza do korpusów i konstrukcji ramowych ze stali sprężystej z ogranicznikiem

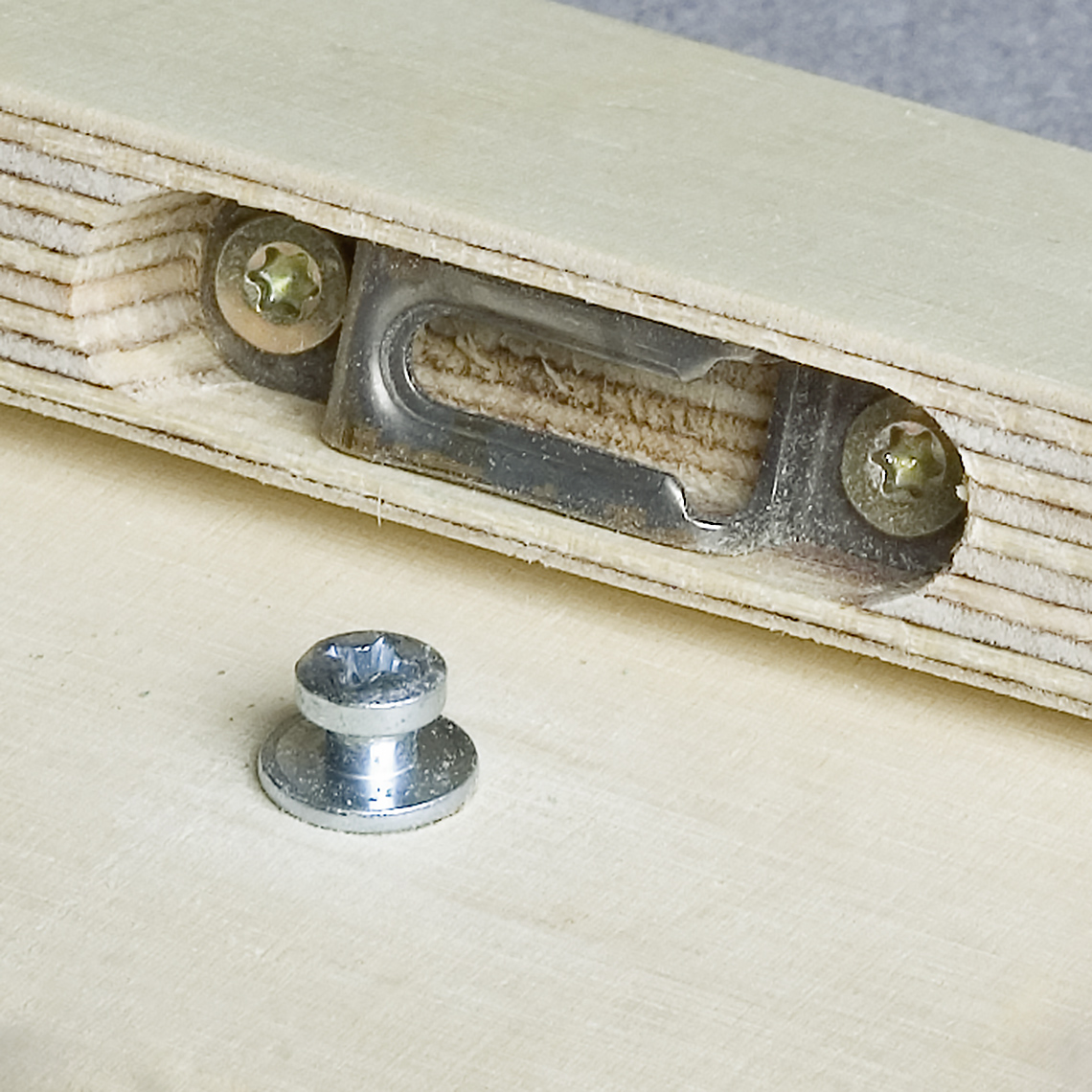

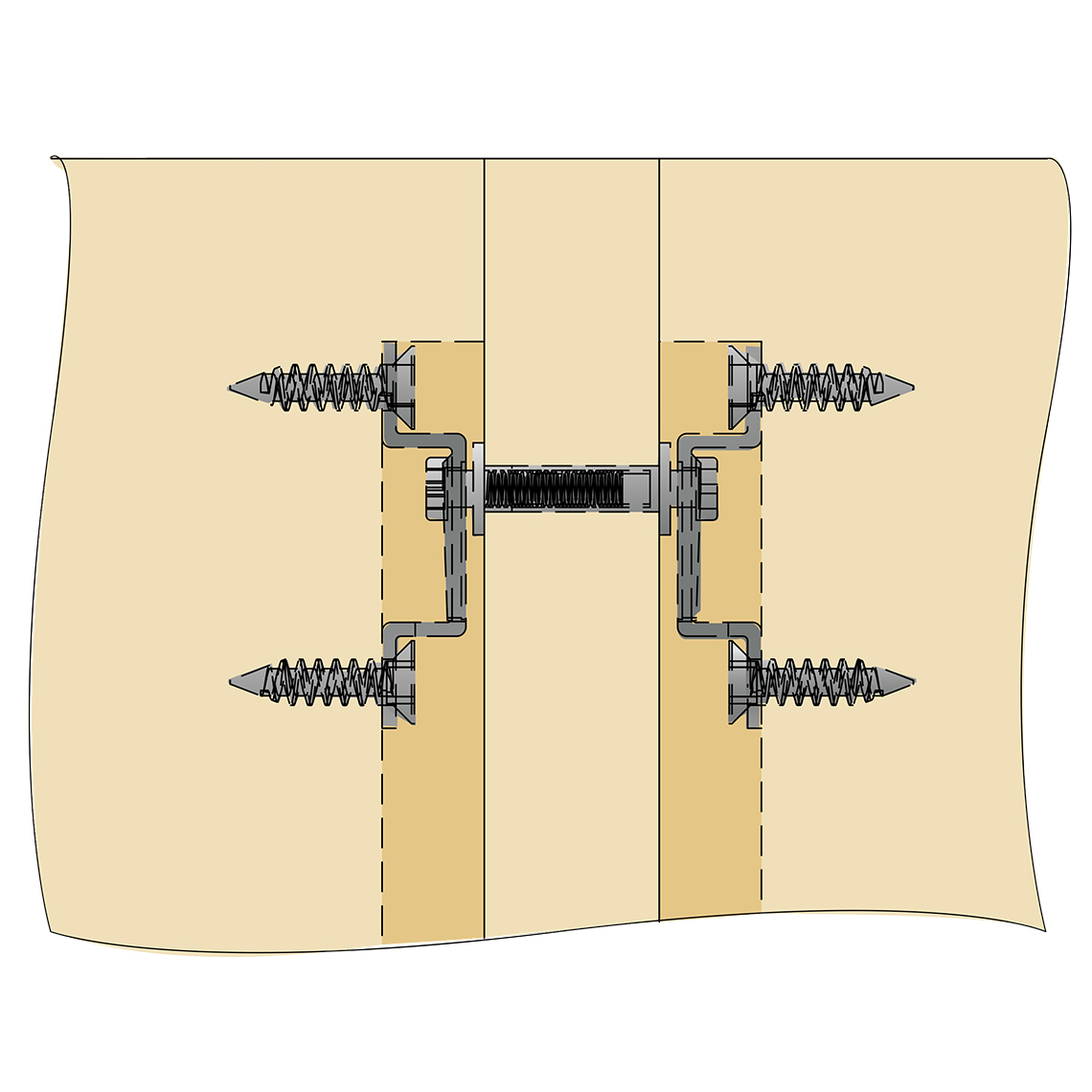

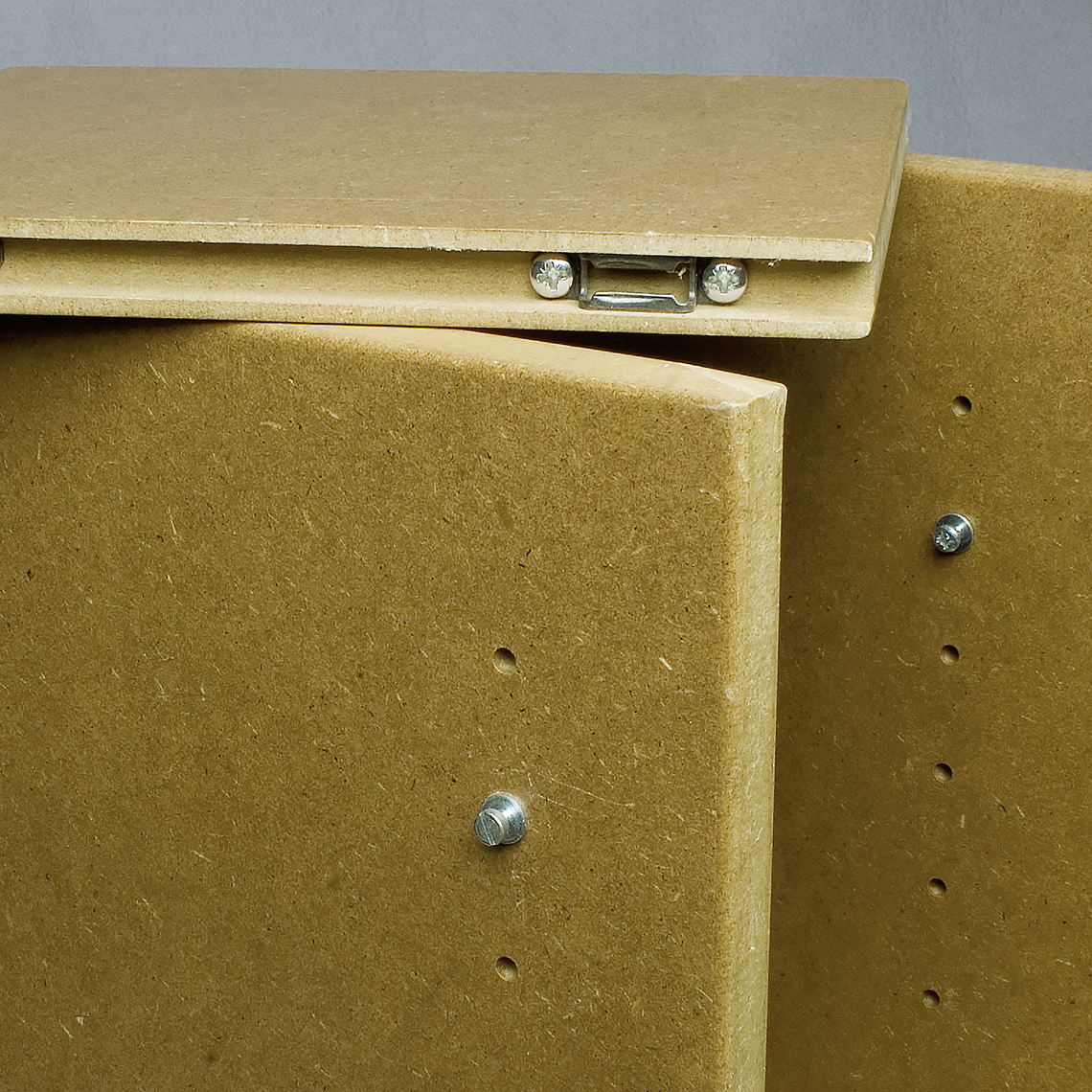

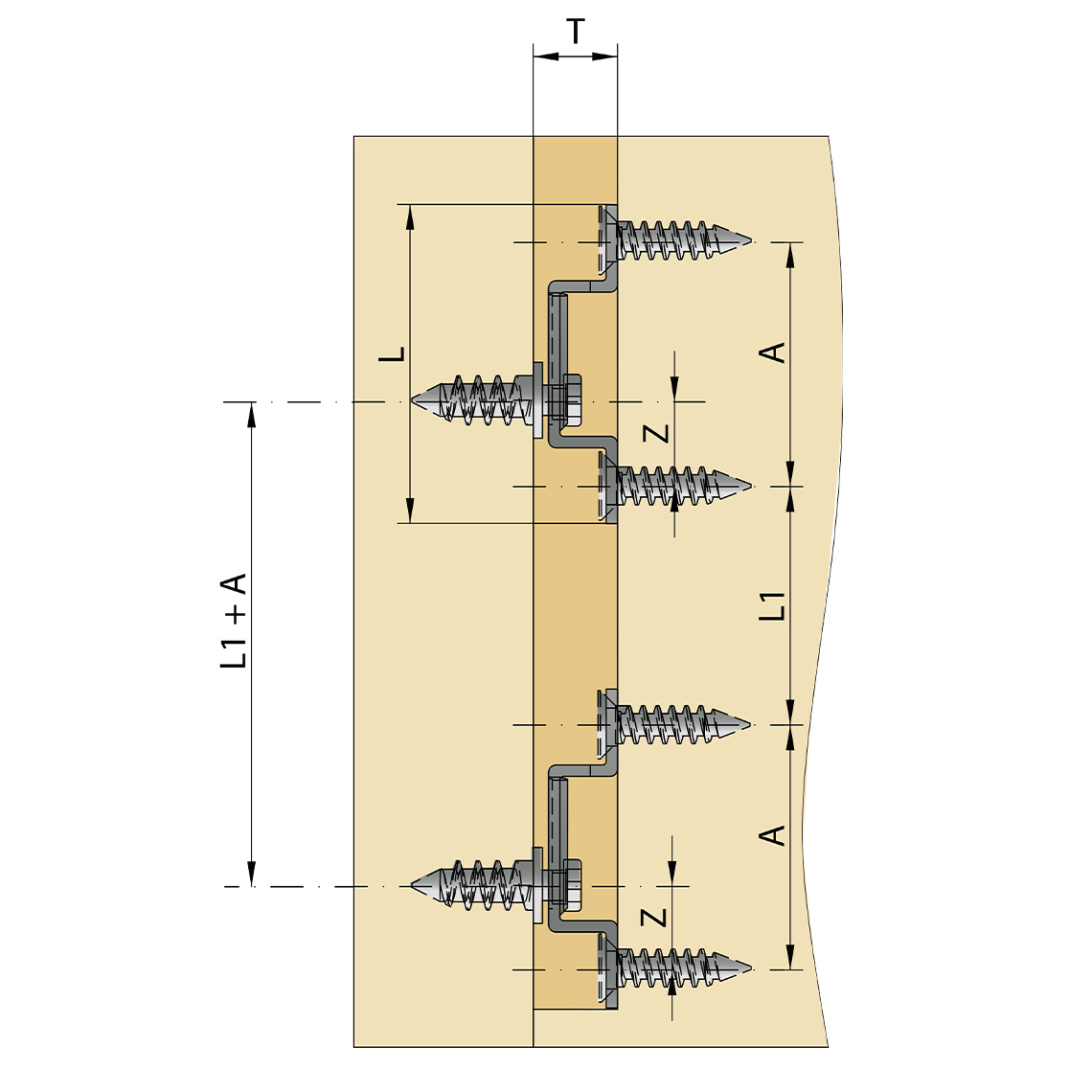

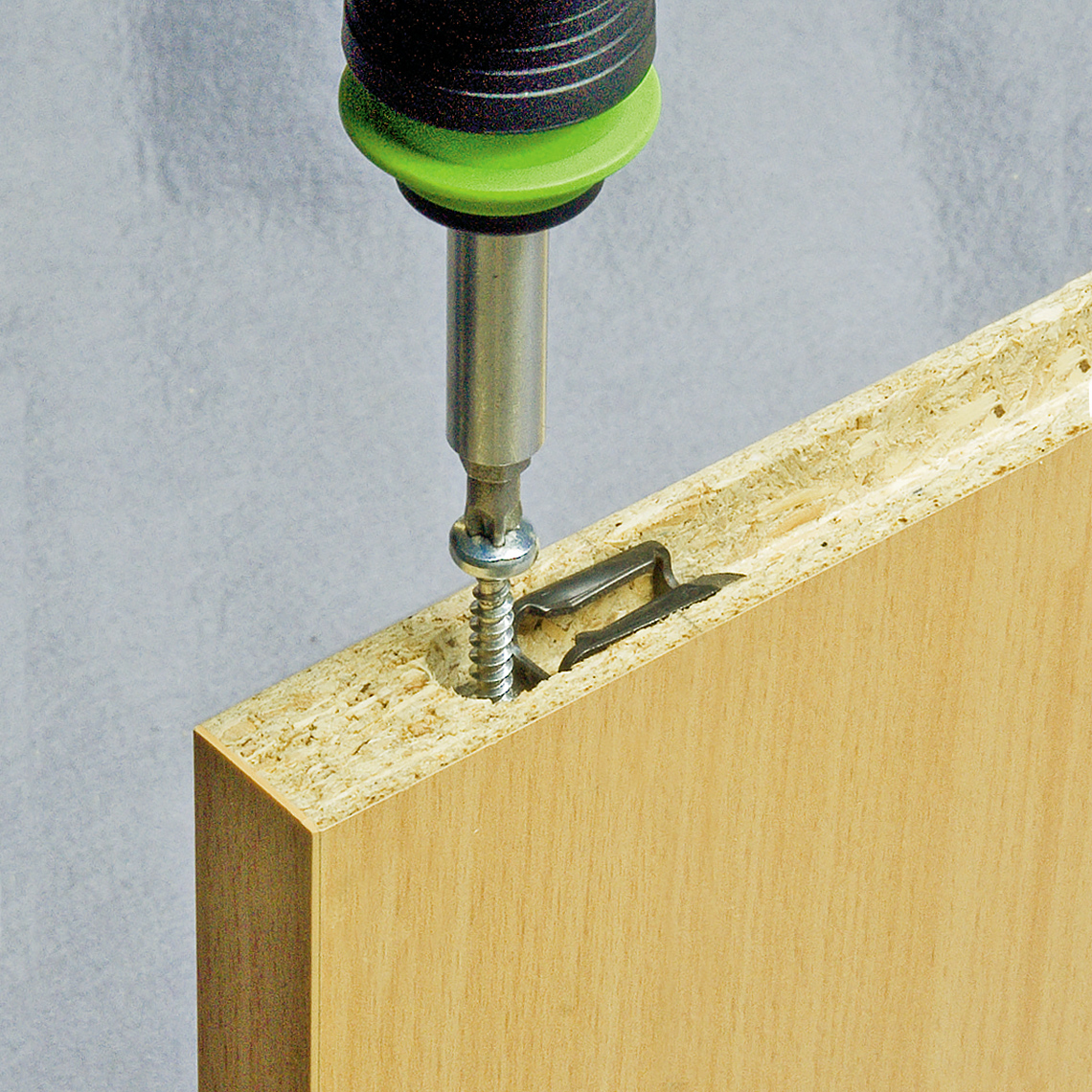

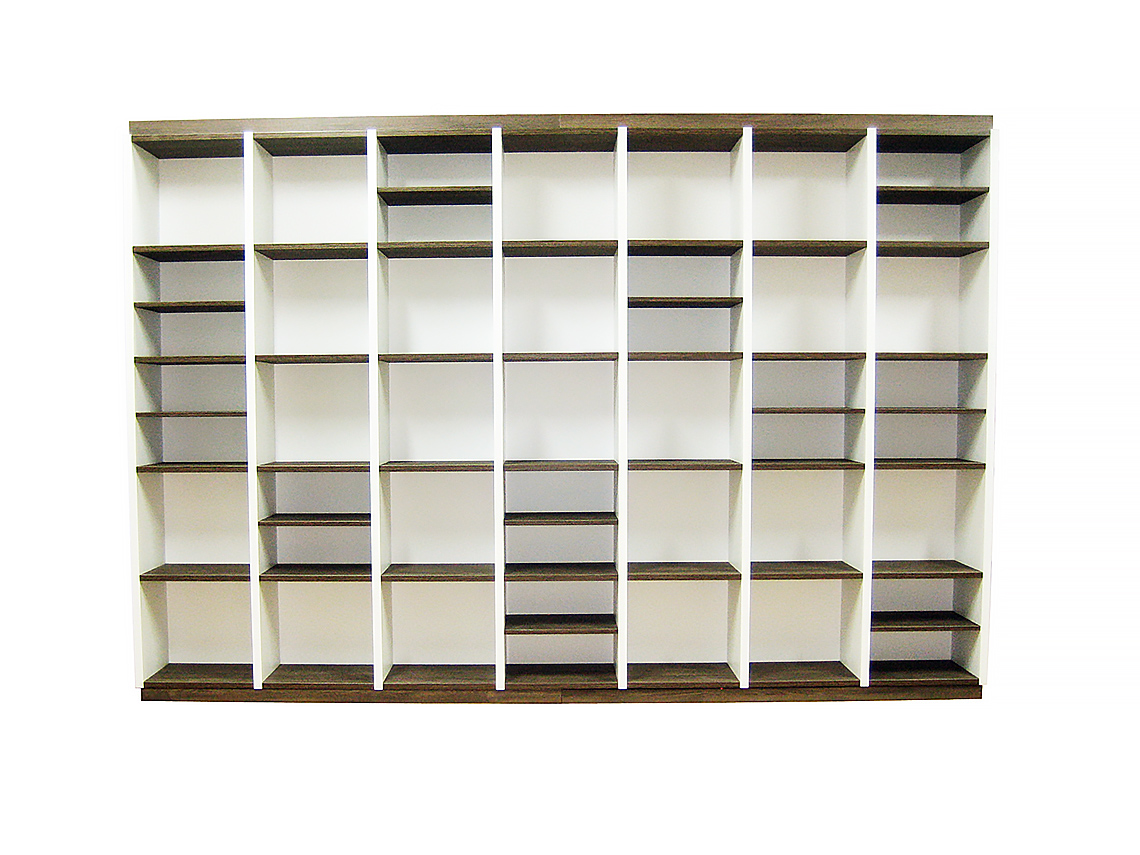

System MODULAR jest złączem ukrytym, samozaciskowym i rozłączalnym do korpusów. Swoje zastosowanie znajduje w meblarstwie szczególnie w konstrukcjach korpusów ramowych takich, jak półki, płyty boczne, podłogi i podstawy, z możliwością wykonania połączenia dla płyt podziału pośredniego. Złącza mogą być również przykręcane między innymi do profili metalowych. Nadaje się do stosowania ze wszystkimi rodzajami drewna, tworzywami sztucznymi i płytami z materiałów drewnopochodnych o krzyżowym układzie włókien o grubości od 16 mm. Obróbkę można wykonać za pomocą frezarki stołowej lub ręcznej frezarki górnowrzecionowej, wiertarki do wiercenia podłużnych otworów albo na centrach obróbczych typu CNC. Złącza mocuje się za pomocą wkrętów z łbem płaskim PH lub wkrętów z łbem stożkowym SK o średnicy do Ø = 4,5 mm i długości według potrzeb oraz za pomocą wkrętów z łbem wyniesionym. Złącza mogą być stosowane do połączeń pojedynczych jak również podwójnych z zastosowaniem wkrętu z łbem wyniesionymi i trzpienia tulejkowego z gwintem wewnętrznym np. do ścianek środkowych. Za pomocą złączy MODULAR przelotowy (4031) można zwiększyć obciążenie dla półek szczególnie w przypadku głębszych mebli. Dzięki złączom MODULAR podstawy i półki mogą być wsuwane od przodu do tyłu a ścianki i elementy pionowe od góry w dół. Zastosowanie wzornika do wiercenia do wpustu złącza gwarantuje dokładne położenie.

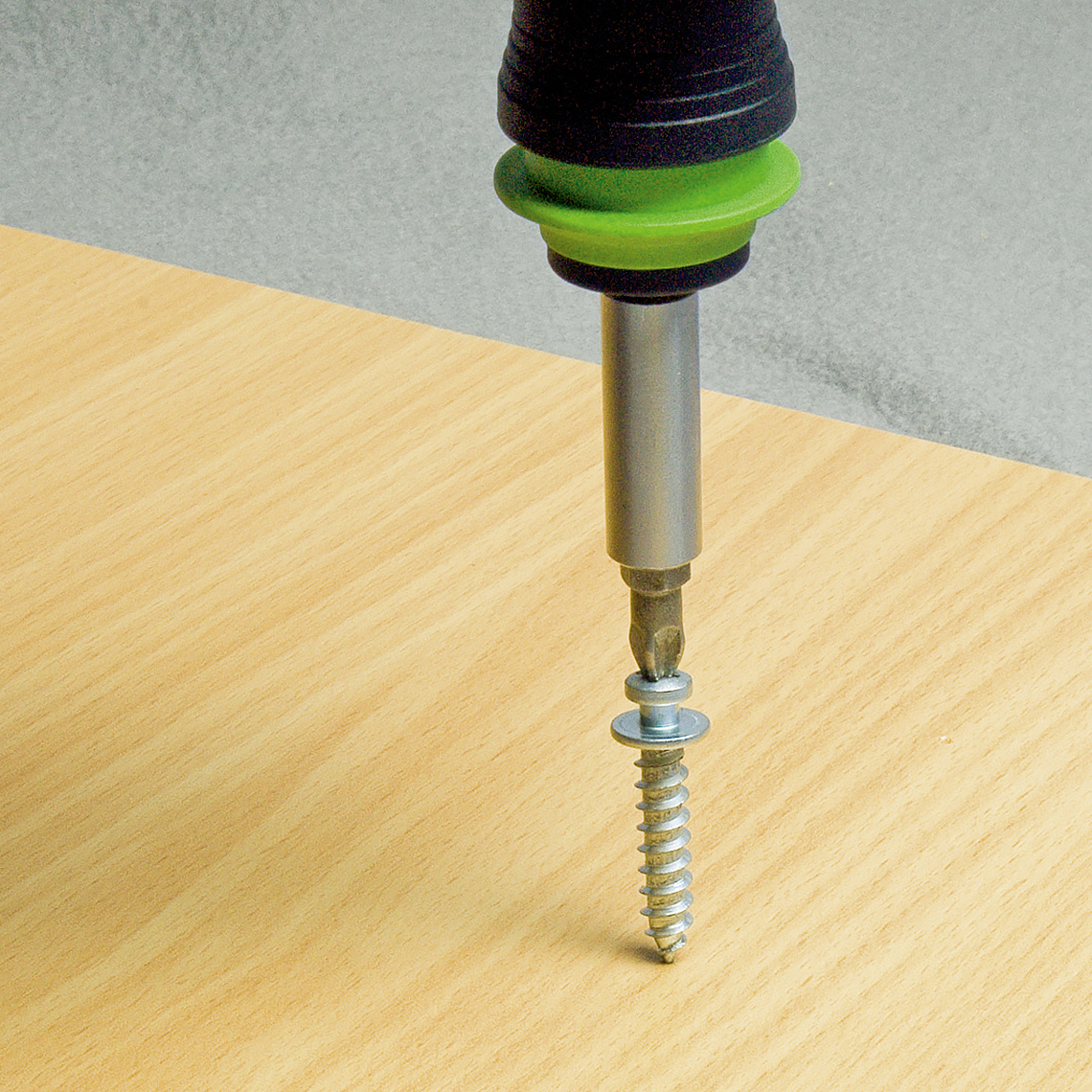

Wkręty do drewna w łbem wyniesionym dostępne z dwoma długościami gwintu: 13 mm i 16 mm.

• niewidoczne – złączą są całkowicie ukryte i niewidoczne przy łączeniu korpusów i konstrukcji ramowych,
• wytrzymałe – dzięki zastosowaniu wkrętu z łbem wyniesionym i dłuższym gwintem (16 mm) można znacząco zwiększyć wytrzymałość połączenia w zastosowanym materiale,
• efektywne – dają możliwość znacznej oszczędności czasu i kosztów wstępnego przygotowania montażu za pomocą centrów obróbczych typu CNC,
• wydajne – precyzyjne wiercenia miejsc przykręcania można wykonać za pomocą centrów obróbczych CNC co ułatwia późniejsze dokładne i szybkie przykręcanie złączy do elementów.

Wskazówka: należy pamiętać o zapisaniu ustawień parametrów frezowania w każdym programie centrum obróbczego CNC.
