RICON® S – złącze do łączenia belek drugorzędnych z belkami głównymi
RICON® S – złącze do łączenia belek drugorzędnych z belkami głównymi
* Wartości charakterystyczne siły F2,Rk działające w kierunku wsuwania dla drewna klasy GL24h obowiązują tylko z oryginalnymi wkrętami z łbem stożkowym SK firmy KNAPP®, zgodnie z wytycznymi aprobaty ETA-10/0189 z dnia 11.10.2019 r.
VS = ze spawanym trzpieniem kołnierzowym o największej nośności
VK = z przykręcanym trzpieniem kołnierzowym do mniejszych obciążeń
EK = z regulowanym trzpieniem kołnierzowym do niwelowania tolerancji budowlanych
GK = ze sprężystym trzpieniem kołnierzowym do specjalnych zastosowań i wymagań montażowych
Wskazówka
Aby dokonać wstępnego doboru właściwych wkrętów i rozmiaru złącza RICON S należy przyjąć występujące obciążenia. Szacunkowe obliczenia można wykonać szybko i komfortowo korzystając z naszego narzędzia doboru złączy.
1

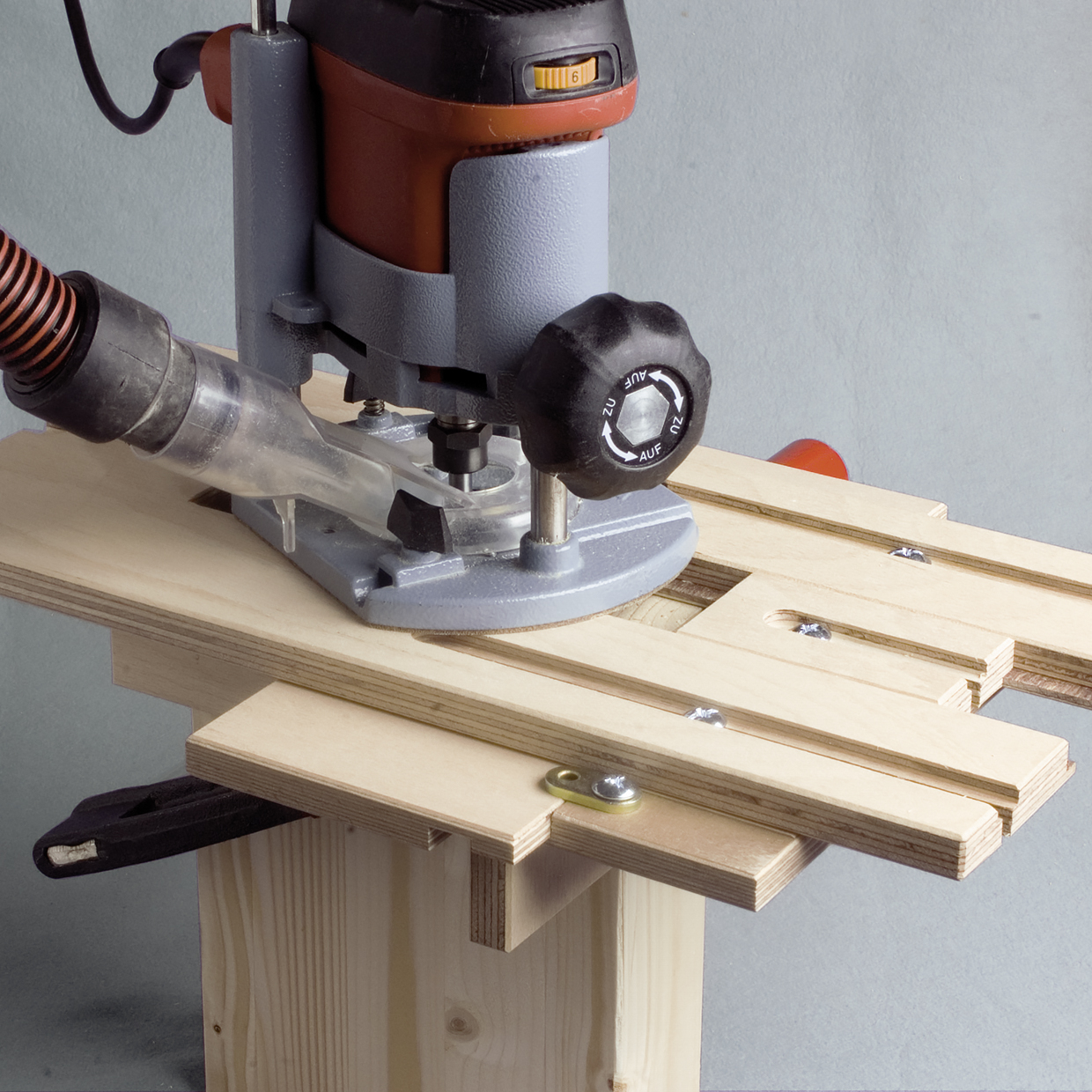

Wykonanie prowadzenia w kształcie jaskółczego ogona zapewnia optymalne naprowadzanie wkrętu kołnierzowego.
Duży skos na wejściu i krótki odcinek wsuwania ułatwiają zawieszanie i jednocześnie automatycznie wpływają na bezspoinowe przyleganie łączonych elementów oraz działają samozaciskowo.
Duży skos na wejściu i krótki odcinek wsuwania ułatwiają zawieszanie i jednocześnie automatycznie wpływają na bezspoinowe przyleganie łączonych elementów oraz działają samozaciskowo.
2

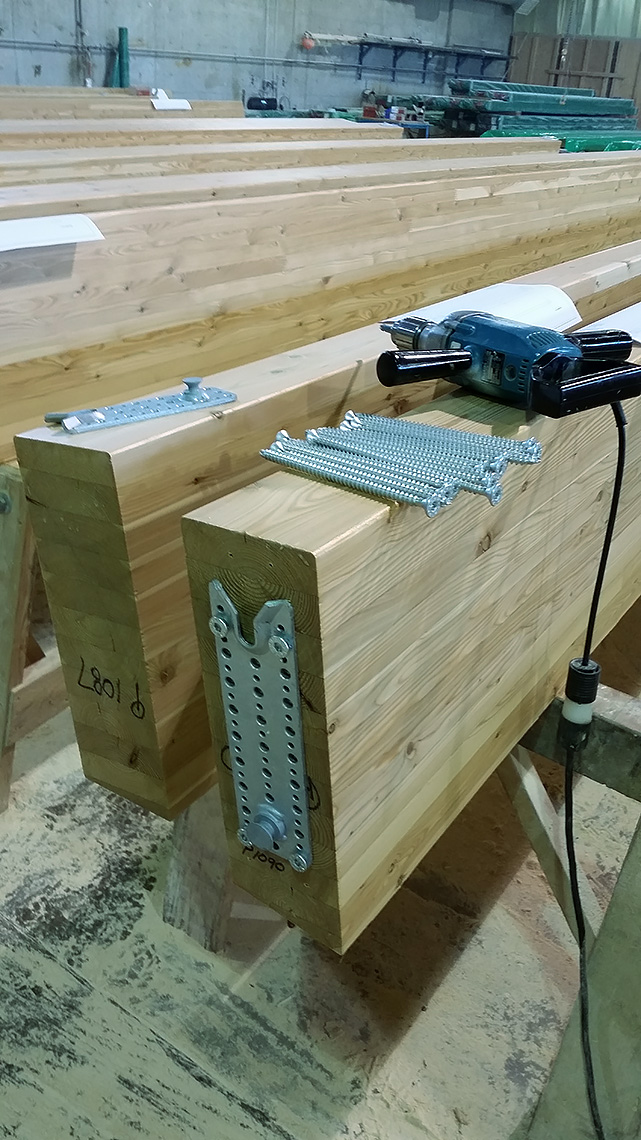

Złącze RICON® S składa się z dwóch jednakowych elementów łącznych wykonanych z wysokiej jakości stali cynkowanej ogniowo i jest produkowany jest w Niemczech.
3

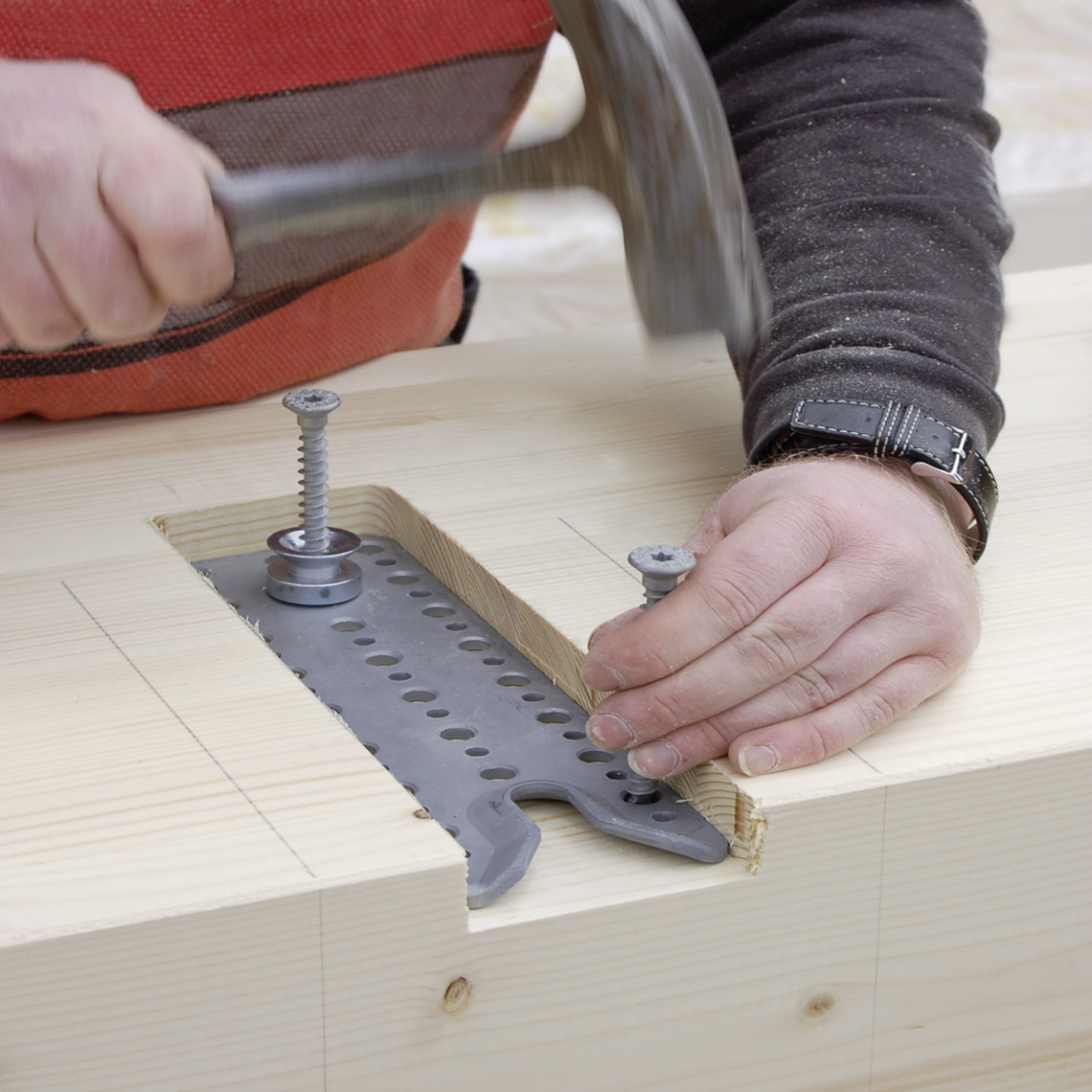

Wkręty z łbem stożkowym KNAPP® SK z końcówką samowiercącą i wzmocnionym trzpieniem zapewniają szybkie i w pełni wytrzymałem na obciążenia połączenie.
4

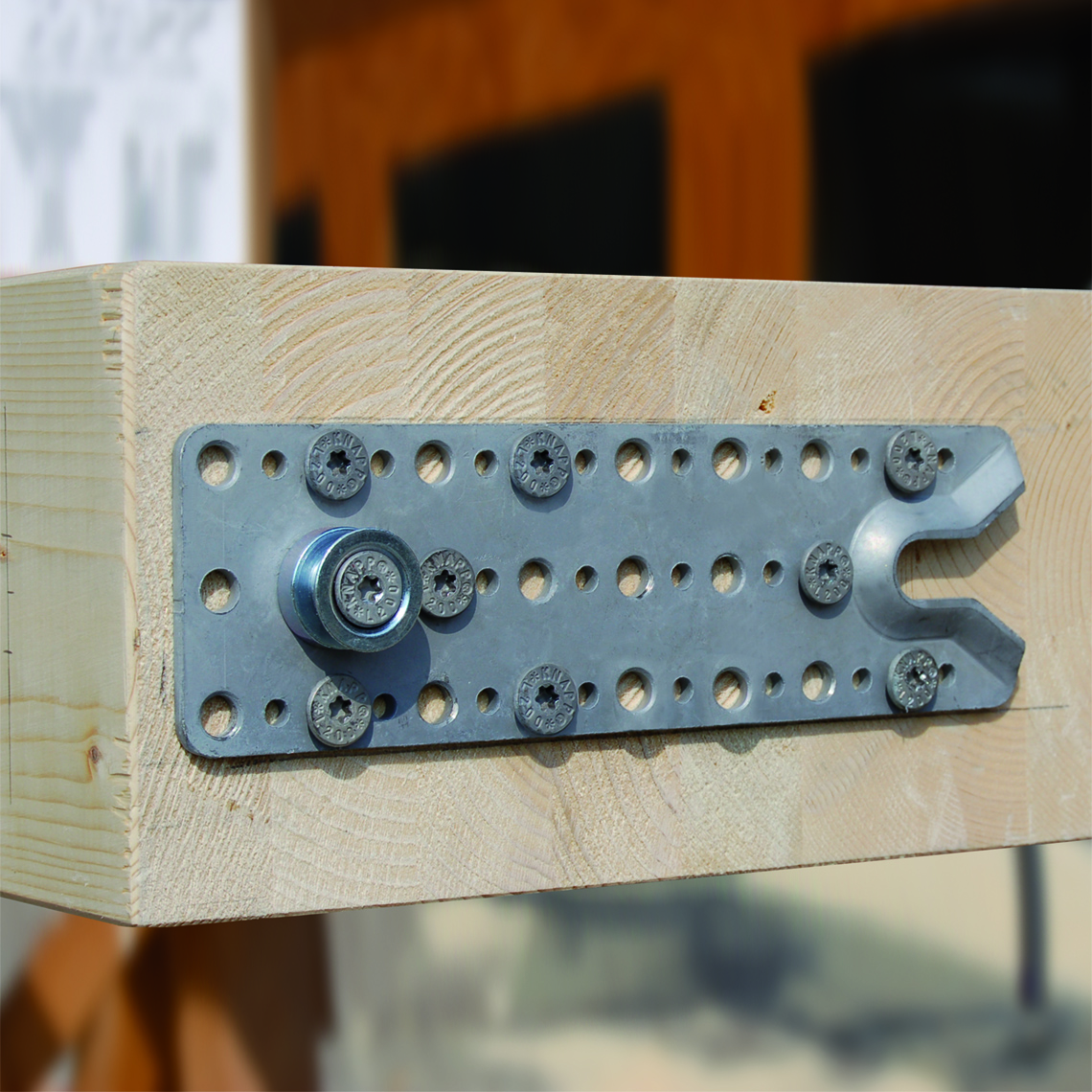

Płytka blokująca RICON® S wykonana jest z nierdzewnej stali sprężystej i zabezpiecza połączenie przed rozłączeniem w kierunku wsuwania i opcjonalnie może być stosowana w przypadku zwiększonych obciążeń np. ze względu na siłę ssącą wiatru.
5
Standardowo złącze RICON® S produkowane jest w dwóch wariantach z dwoma trzpieniami kołnierzowymi (VS i VK). Inne rodzaje wykonania zaczepów dla różnych możliwości połączeń dostępne są na życzenie (EK i GK).
VS - trzpień kołnierzowy spawany, VK - trzpień kołnierzowy przykręcany, EK - trzpień kołnierzowy regulowany, GK - trzpień kołnierzowy sprężysty
VS - trzpień kołnierzowy spawany, VK - trzpień kołnierzowy przykręcany, EK - trzpień kołnierzowy regulowany, GK - trzpień kołnierzowy sprężysty
Wykonanie prowadzenia w kształcie jaskółczego ogona zapewnia optymalne naprowadzanie wkrętu kołnierzowego.
Duży skos na wejściu i krótki odcinek wsuwania ułatwiają zawieszanie i jednocześnie automatycznie wpływają na bezspoinowe przyleganie łączonych elementów oraz działają samozaciskowo.
Duży skos na wejściu i krótki odcinek wsuwania ułatwiają zawieszanie i jednocześnie automatycznie wpływają na bezspoinowe przyleganie łączonych elementów oraz działają samozaciskowo.
Złącze RICON® S składa się z dwóch jednakowych elementów łącznych wykonanych z wysokiej jakości stali cynkowanej ogniowo i jest produkowany jest w Niemczech.
Wkręty z łbem stożkowym KNAPP® SK z końcówką samowiercącą i wzmocnionym trzpieniem zapewniają szybkie i w pełni wytrzymałem na obciążenia połączenie.
Płytka blokująca RICON® S wykonana jest z nierdzewnej stali sprężystej i zabezpiecza połączenie przed rozłączeniem w kierunku wsuwania i opcjonalnie może być stosowana w przypadku zwiększonych obciążeń np. ze względu na siłę ssącą wiatru.
Standardowo złącze RICON® S produkowane jest w dwóch wariantach z dwoma trzpieniami kołnierzowymi (VS i VK). Inne rodzaje wykonania zaczepów dla różnych możliwości połączeń dostępne są na życzenie (EK i GK).
VS - trzpień kołnierzowy spawany, VK - trzpień kołnierzowy przykręcany, EK - trzpień kołnierzowy regulowany, GK - trzpień kołnierzowy sprężysty
VS - trzpień kołnierzowy spawany, VK - trzpień kołnierzowy przykręcany, EK - trzpień kołnierzowy regulowany, GK - trzpień kołnierzowy sprężysty

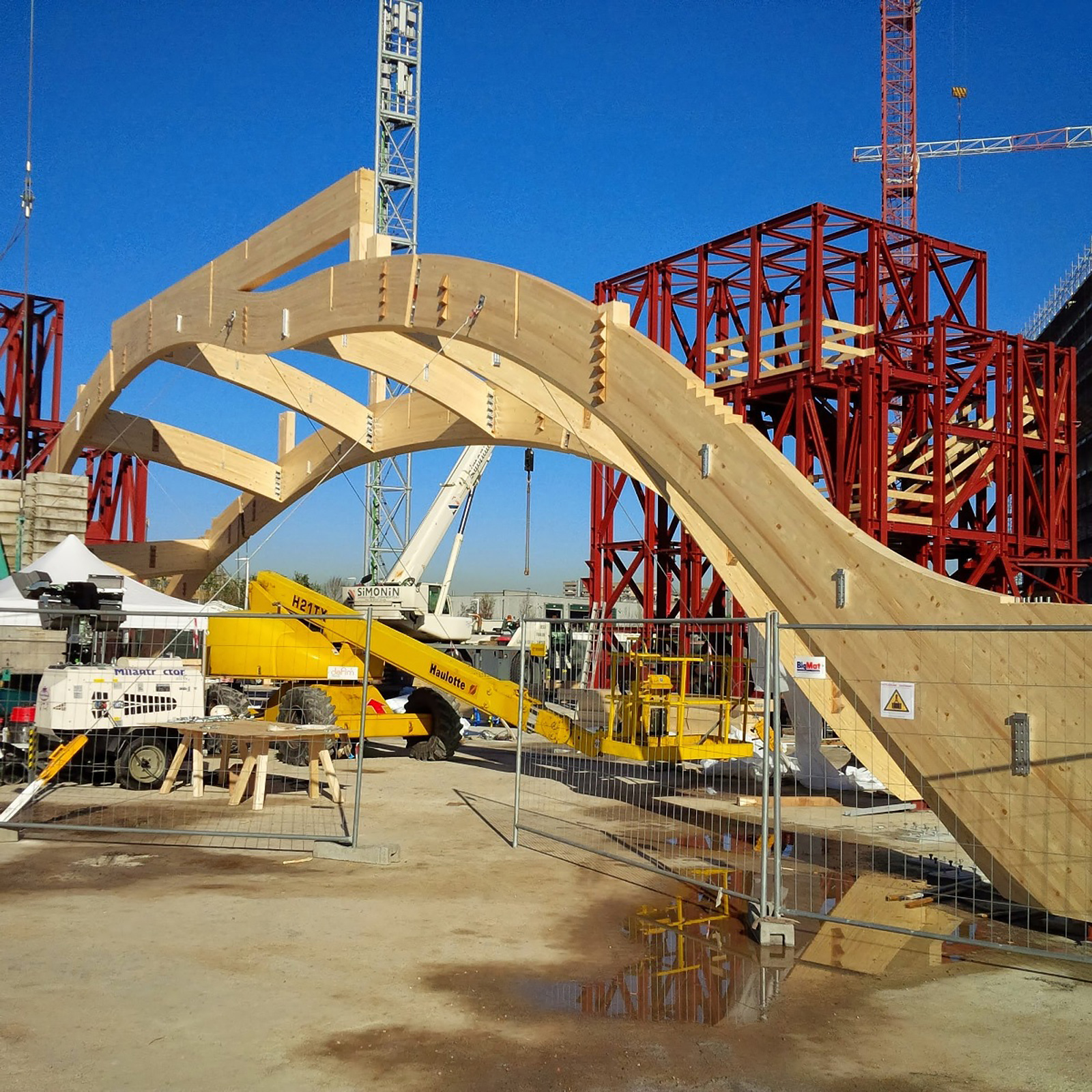

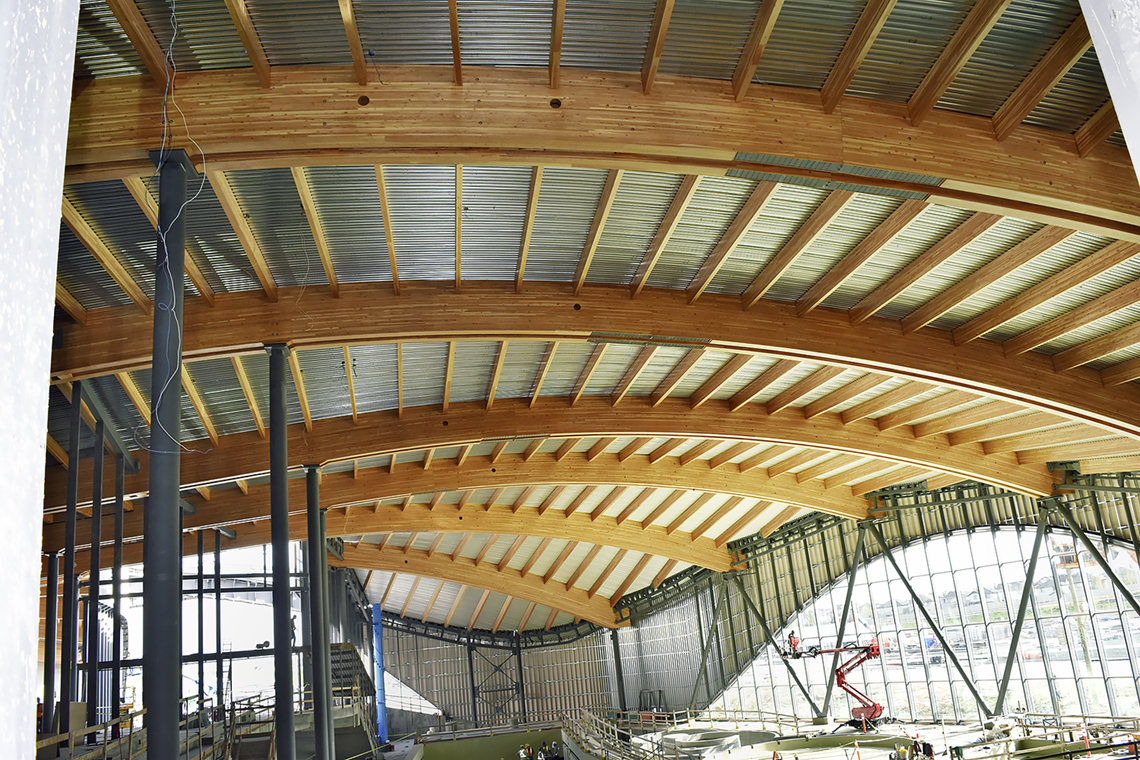

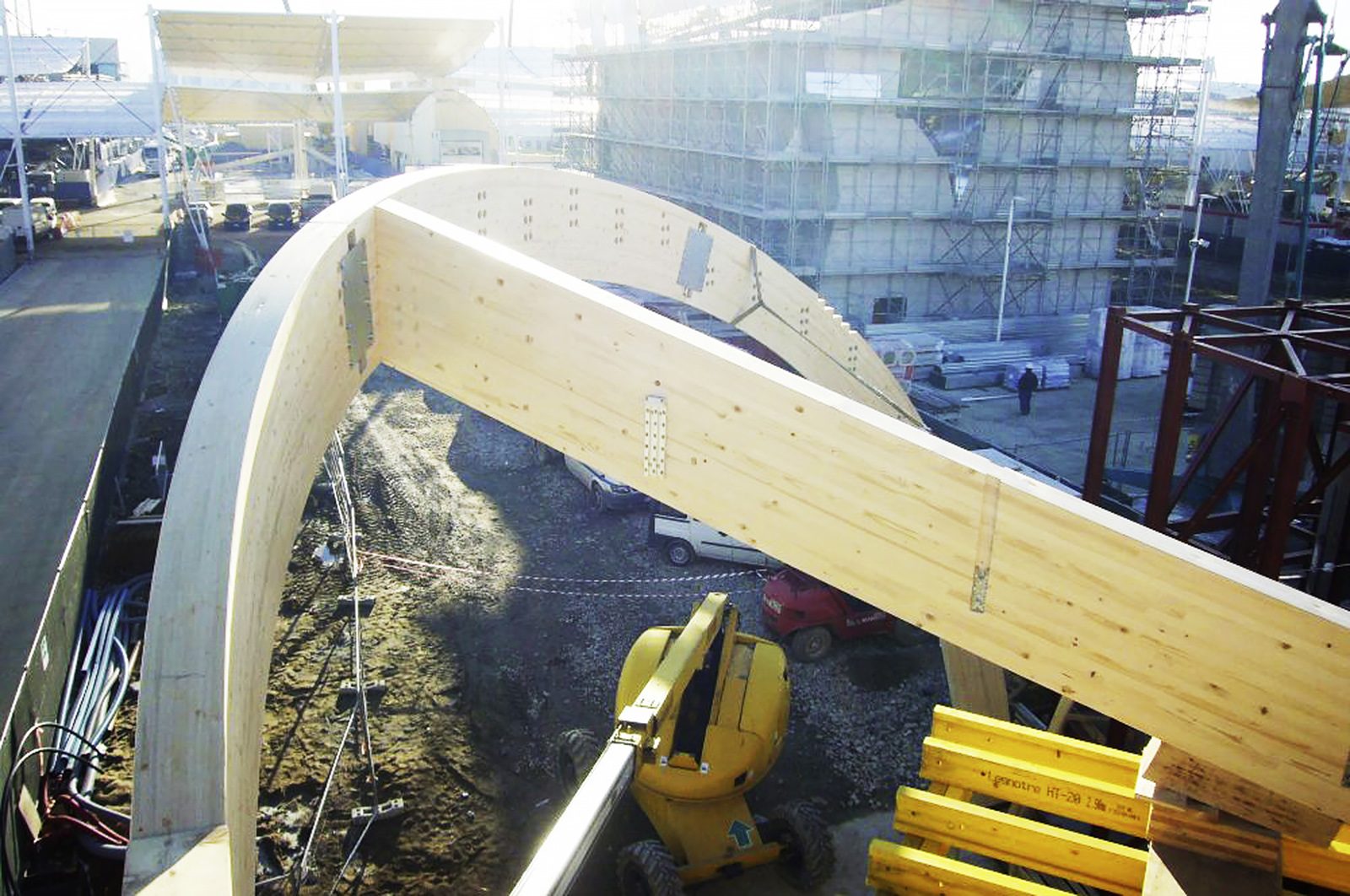

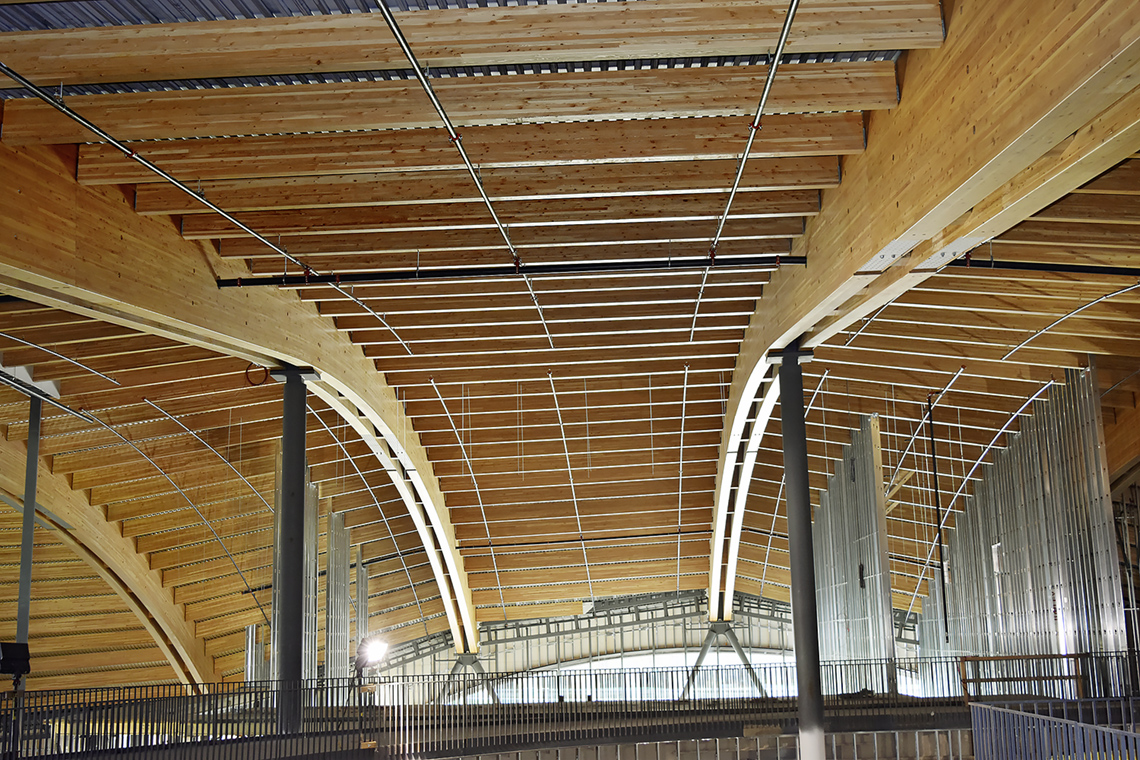

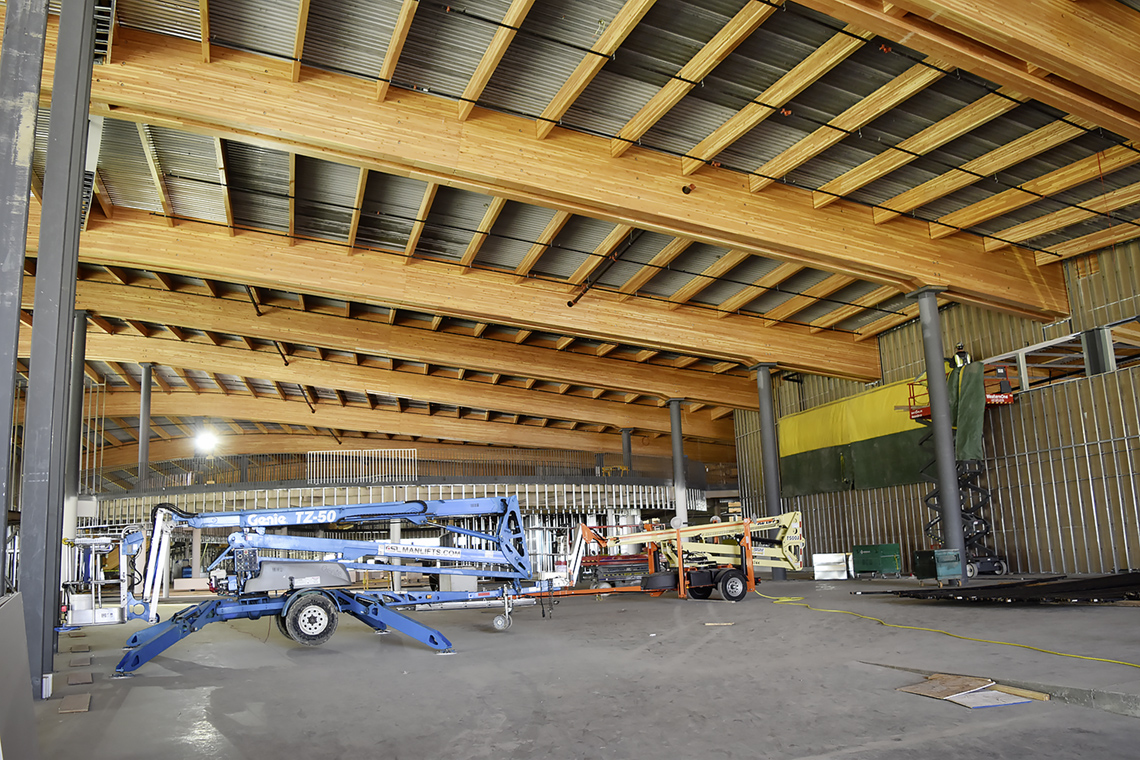

RICON® S | Złącze do łączenia belek drugorzędnych z belkami głównymi do obciążeniu do 230 kN*
Zalety systemu:

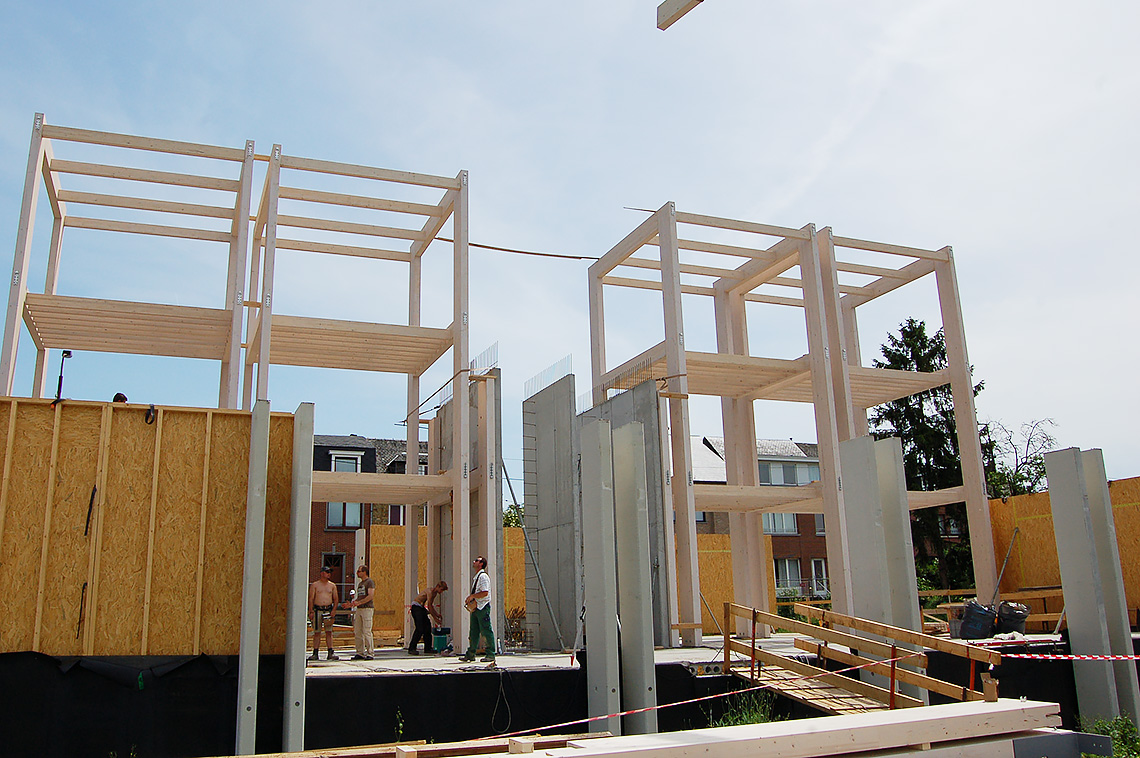

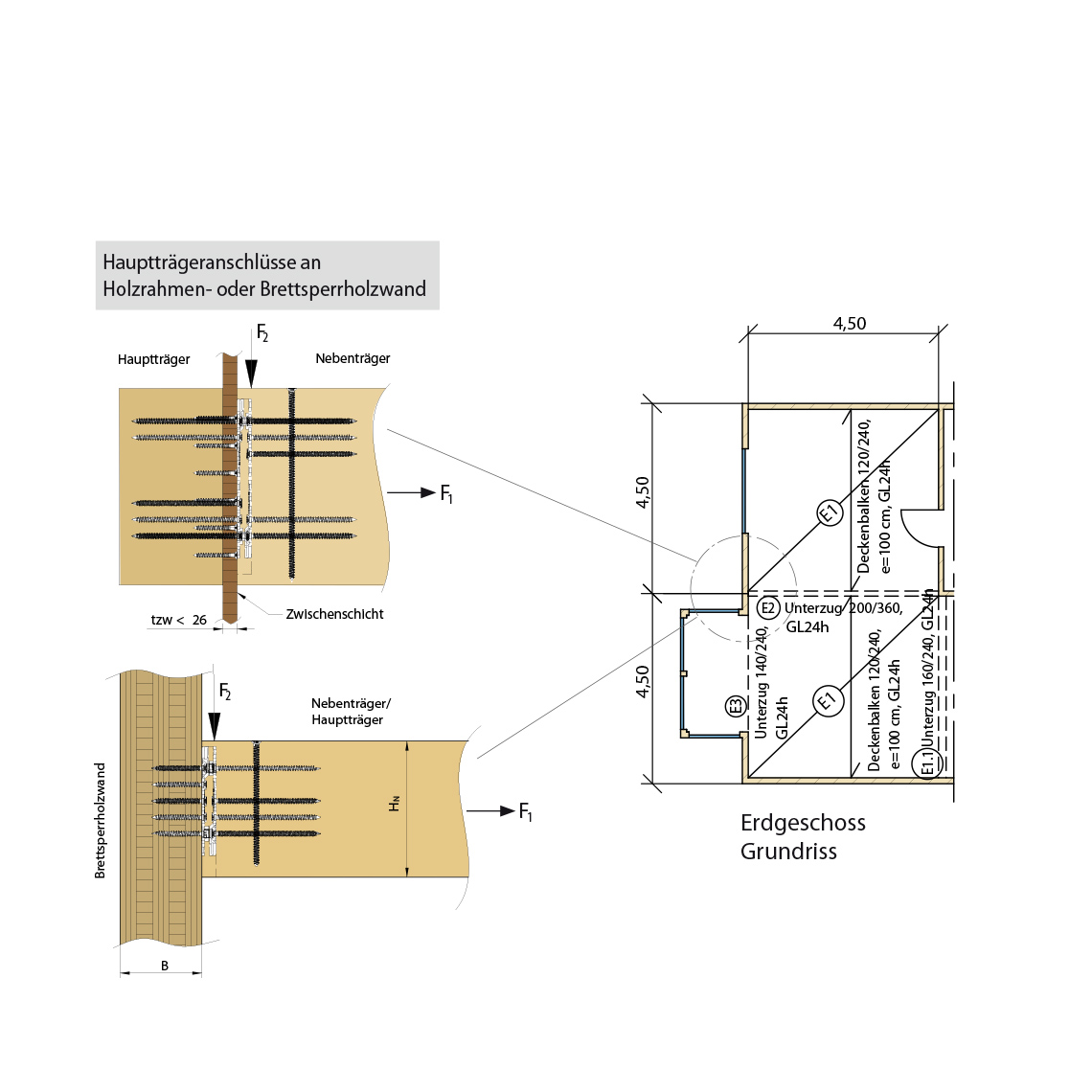

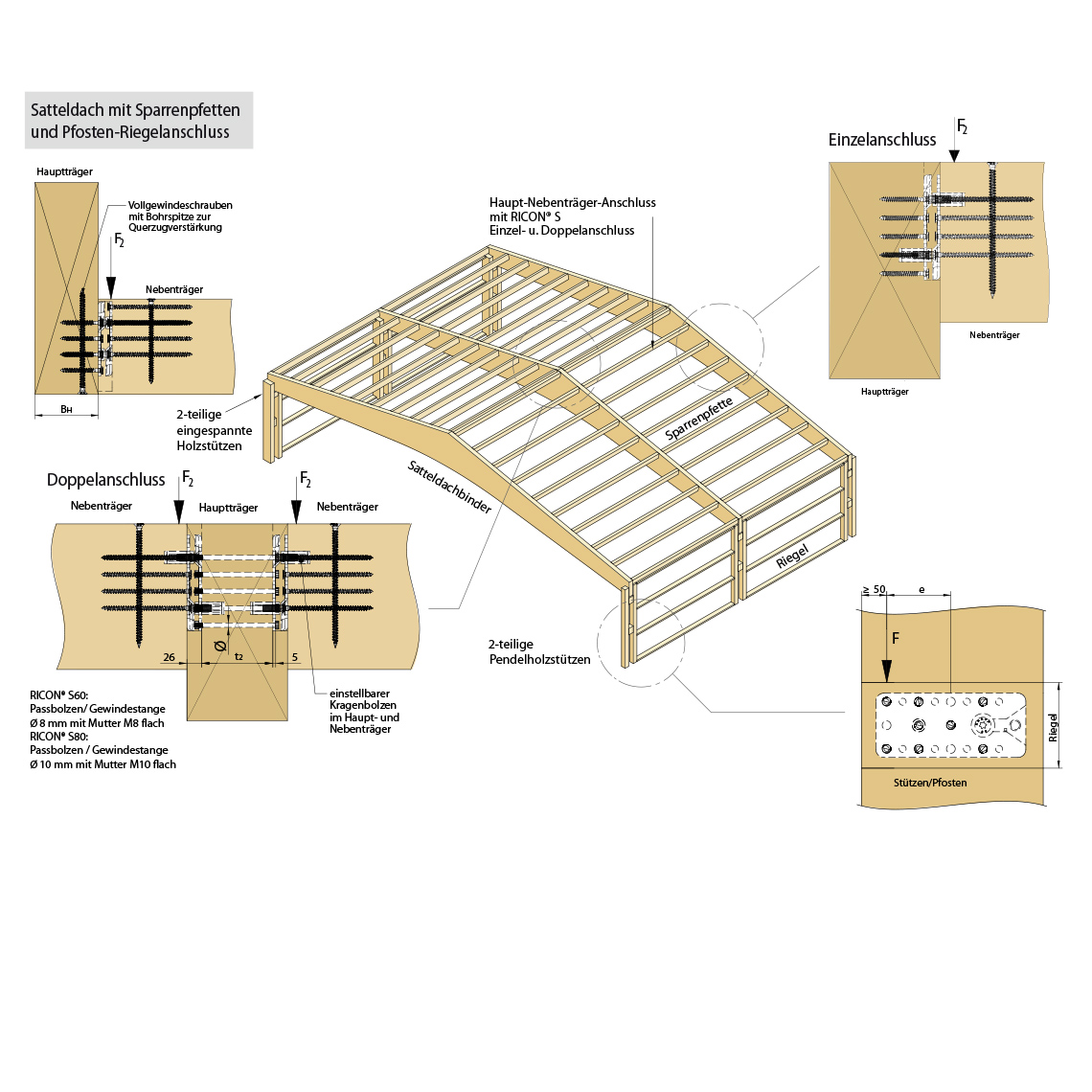

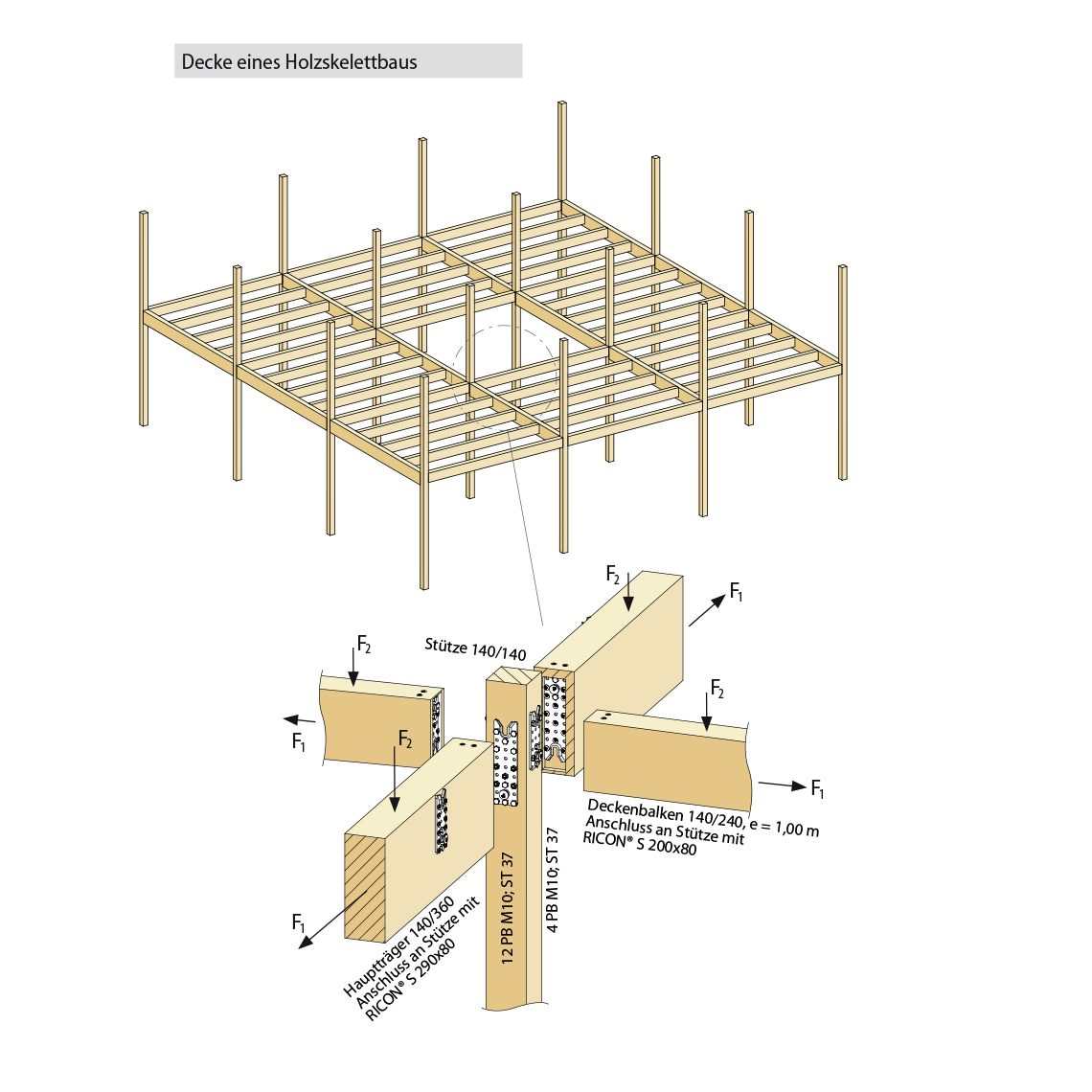

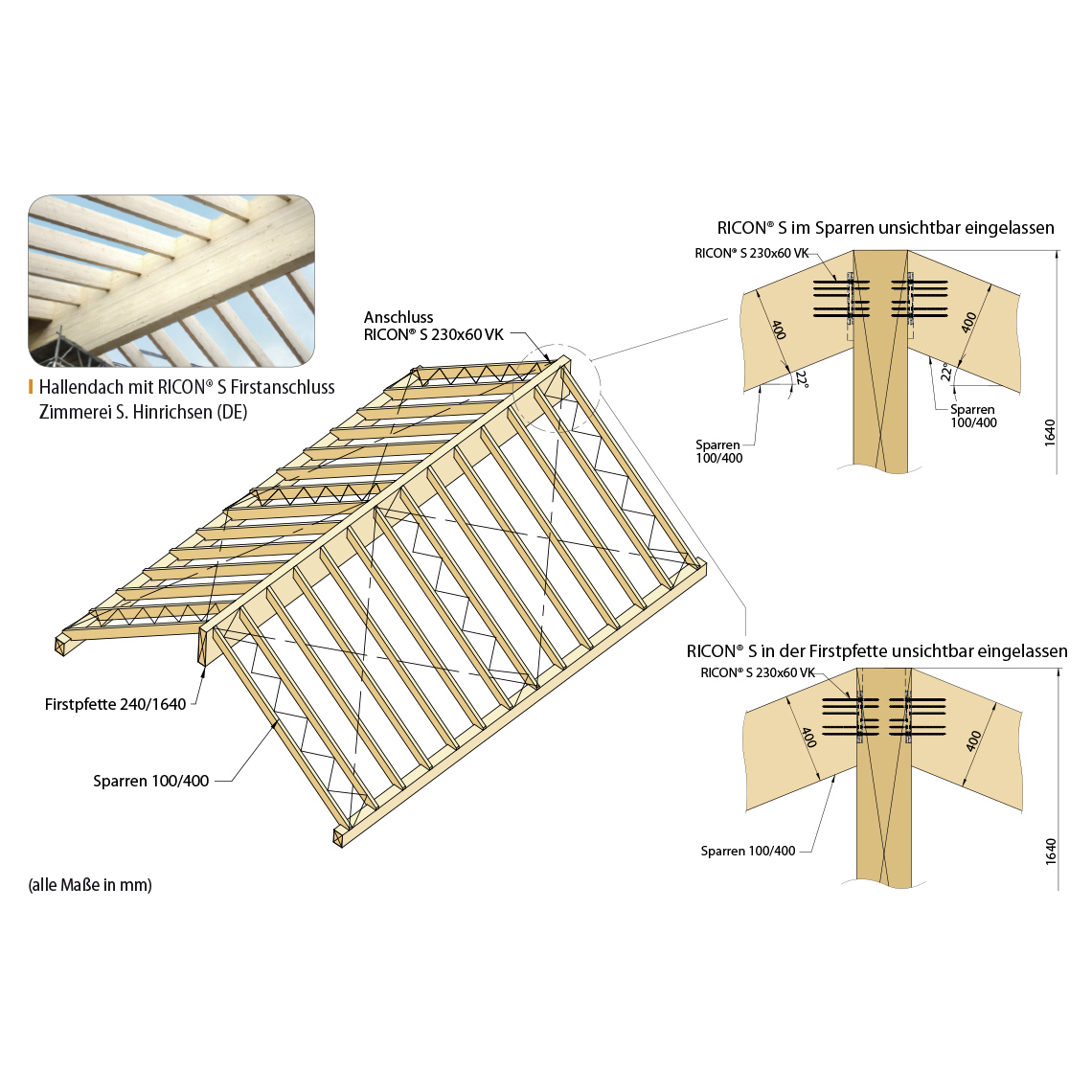

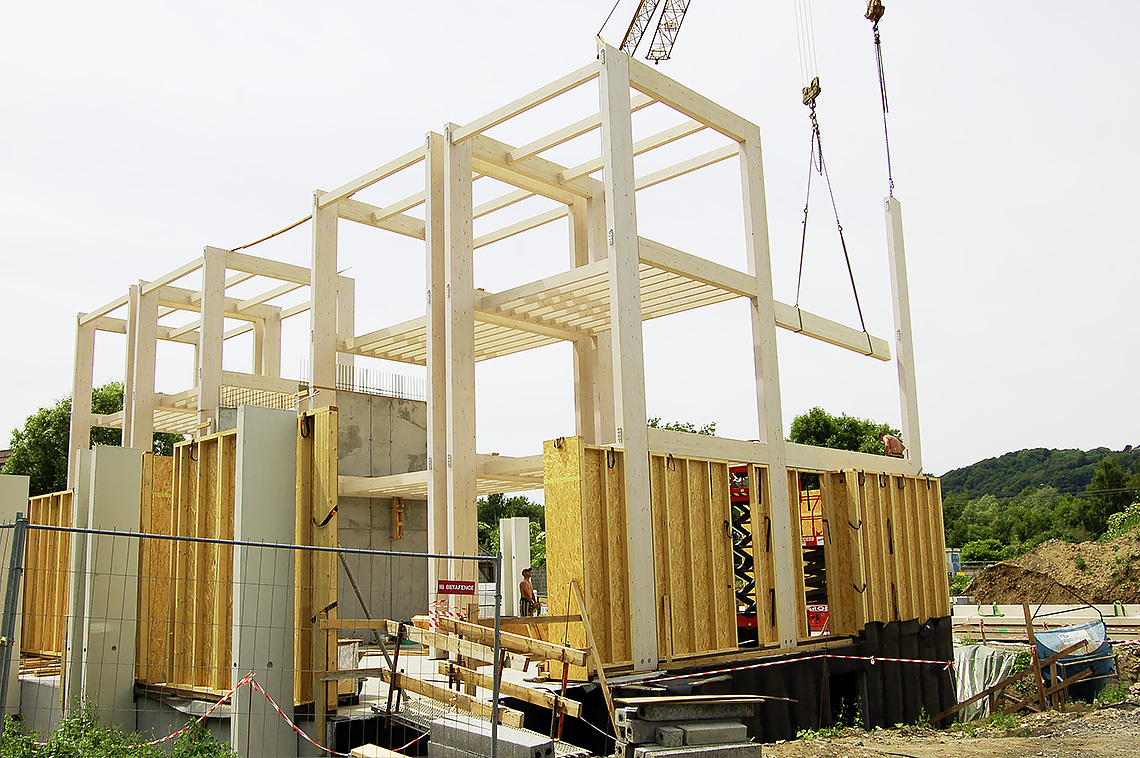

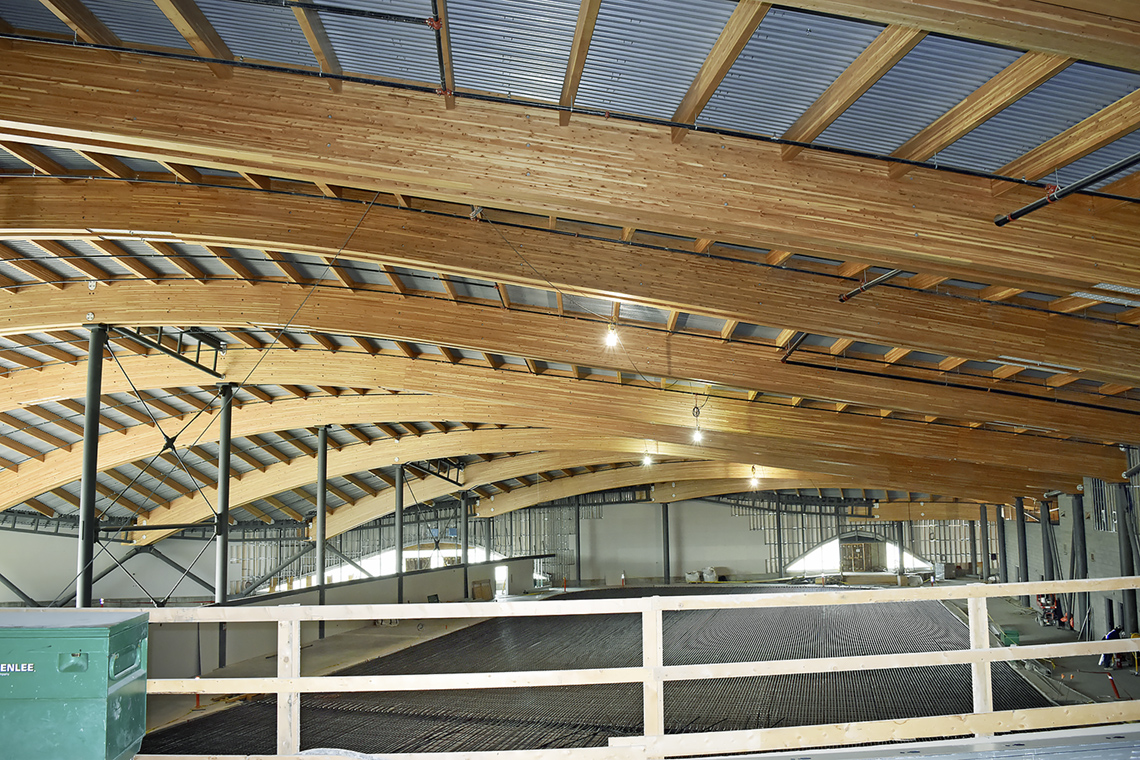

- realizacja połączeń w konstrukcjach ramowych, szkieletowych i budownictwie przemysłowym,
- do stosowania ze smukłymi profilami – można jest stosować z drewnem o szerokości od 100 mm,

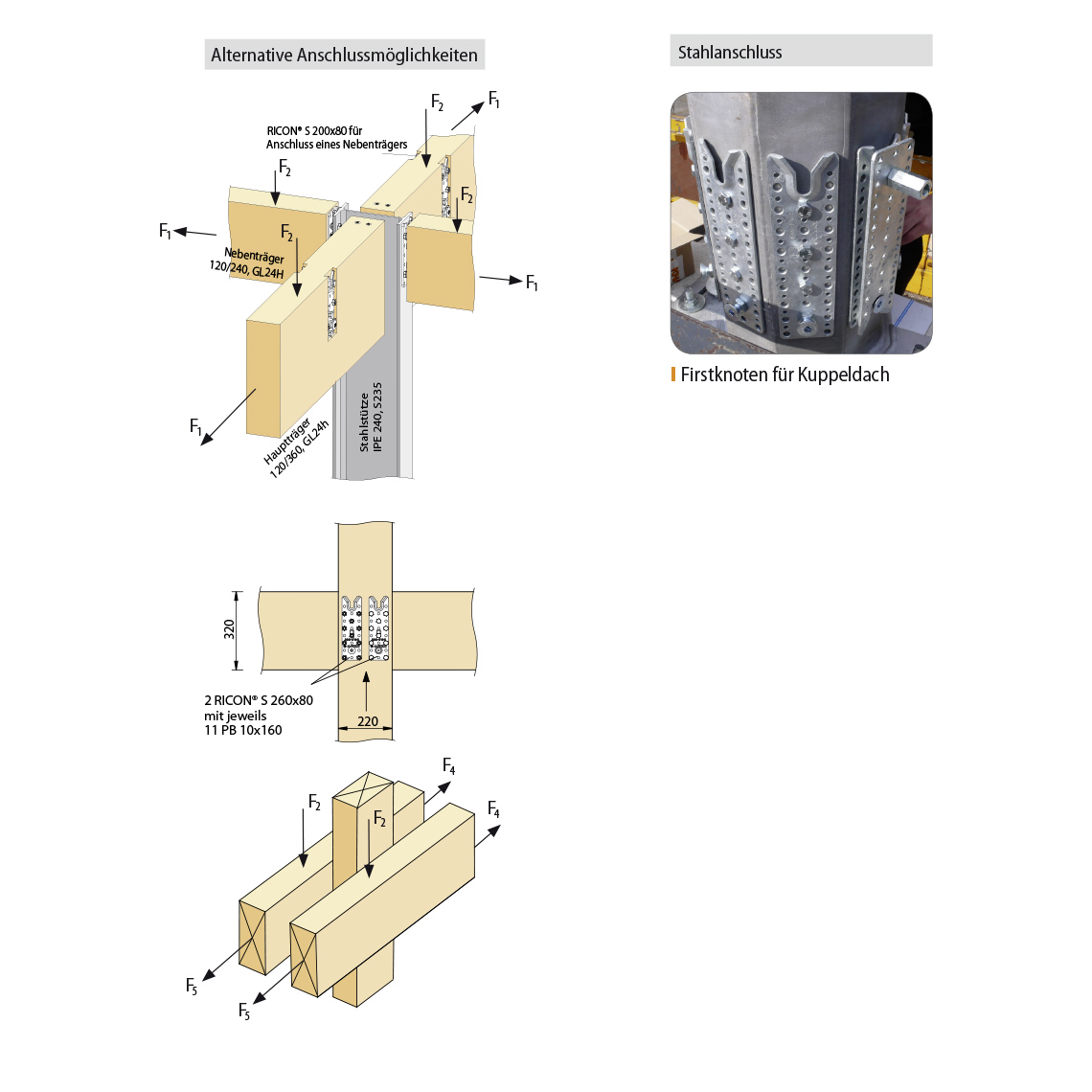

- uniwersalne – umożliwiają wykonanie połączenia ze wszystkimi rodzajami drewna, stali i żelbetu,
- praktyczne – łatwe i szybkie mocowanie na wkręty bez wstępnego nawiercania,
- pewne – umożliwiają łatwy montaż dzięki większemu prowadzeniu w kształcie litery V,
- niewidoczne – mogą być montowane jako osłonięte z trzech lub z czterech stron (pełne ukrycie),
- odporność ogniowa – wysoki poziom bezpieczeństwa przeciwpożarowego dzięki metodzie montażu ukrytego,
- regulowane – możliwość regulacji trzpienia kołnierzowego na długości do 5 mm przy zachowaniu pełnej nośności,
- bezpieczne – opcjonalnie złącze może być zabezpieczone przed rozłączeniem za pomocą płytki blokującej,
Odporność ogniowa - odporność ogniowa – zgodna z normą DIN 4102-2, uzyskana dzięki metodzie czterostronnego ukrycia złącza i bezspoinowemu systemowi montażu (R30 ≥ 20 mm, R60 ≥ 40 mm)
NOWOŚĆ! - teraz ETA (Europejska Aprobata Techniczna) rozszerzona jest o wartości obciążeń charakterystycznych dla elementów z drewna liściastego
Odporność na korozję: - na życzenie, złącza mogą być wykonane ze specjalną zewnętrzną powłoką zabezpieczającą je przed szkodliwym wpływem warunków atmosferycznych występującymi w niektórych strefach – np. dla konstrukcji wykonywanych w strefach nadmorskich.
Złącze RICON® S dostępne jest w pięciu rozmiarach i czterema różnymi rodzajami mocowania trzpienia kołnierzowego, na indywidualne żądania:
VS = ze spawanym trzpieniem kołnierzowym o największej nośności
VK = z przykręcanym trzpieniem kołnierzowym do mniejszych obciążeń
EK = z regulowanym trzpieniem kołnierzowym do niwelowania tolerancji budowlanych
GK = ze sprężystym trzpieniem kołnierzowym do specjalnych zastosowań i wymagań montażowych
Wartości charakterystyczne siły F2,Rk działające w kierunku wsuwania dla drewna klasy GL24h obowiązują tylko z oryginalnymi wkrętami z łbem stożkowym SK firmy KNAPP®, zgodnie z wytycznymi aprobaty ETA-10/0189 z dnia 11.10.2019 r.
 |
 |

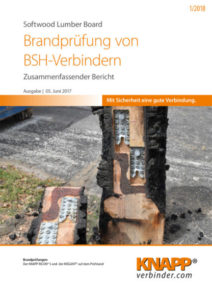

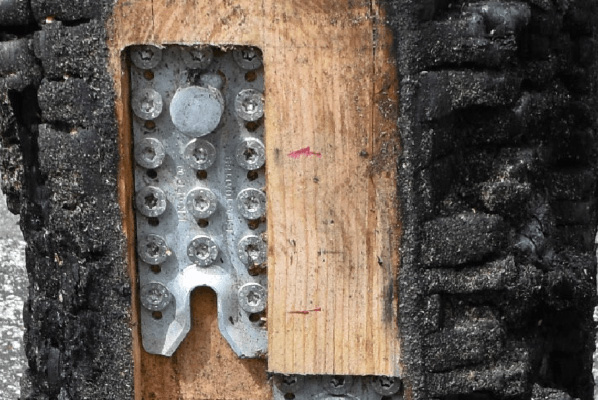

Próba ogniowa przez co najmniej godzinę ze względu na odporność ogniową.

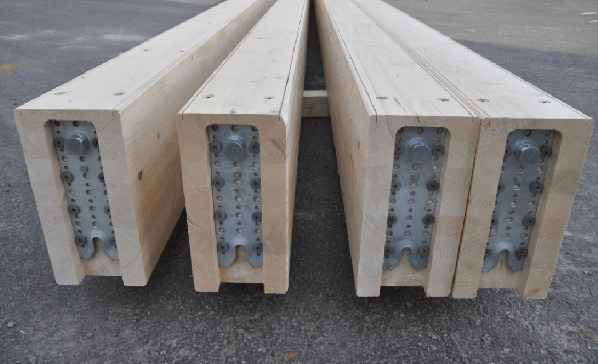

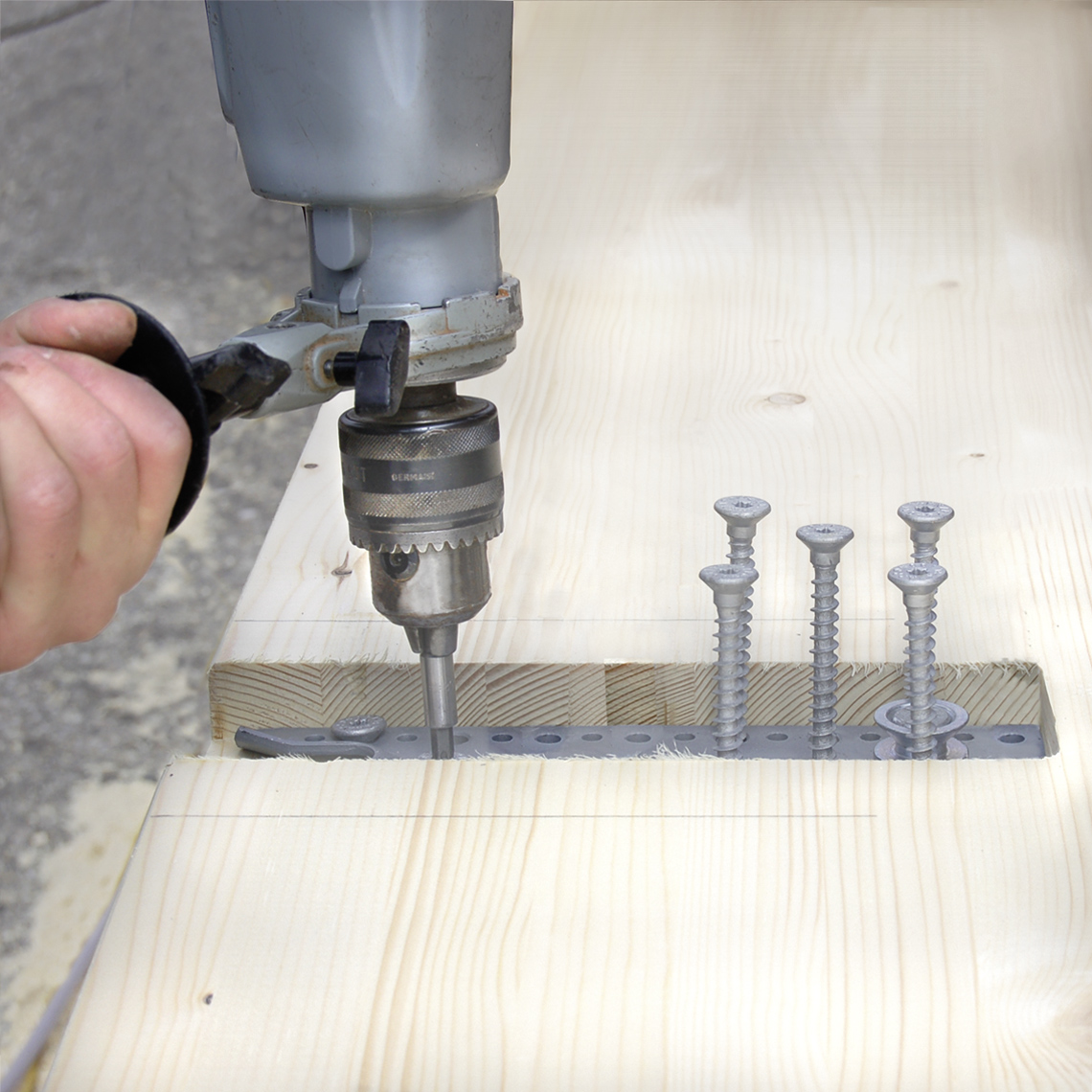

- Jeśli połączenie ma być niewidoczne i/lub musi spełniać szczególne wymagania bezpieczeństwa przeciwpożarowego, złącze RICON® S będzie montowane jako ukryte z trzech lub z czterech stron (pełne krycie).
- Dzięki dokładnie przylegającemu połączeniu nie są wymagane żadne dodatkowe osłony, okładziny czy zabezpieczenia przeciwpożarowe.
- Zgodnie z normą EN 1995-1-2 wymagana jest 30 minutowa klasa odporności ogniowej (R30) dla osłonięcia (otulenia) połączenia drewnem grubości 28 mm.
- Możliwe jest również uzyskanie wyższej klasy odporności ogniowej na poziomie np. R60.
- Dostępne są testy z prób ogniowych, które są udostępniane na życzenie.
- Preparat ogniochronny Firestrip Interdense Typ 15 do zabezpieczenia złącza do klasy odporności pożarowej R90 dostępny jest na życzenie.

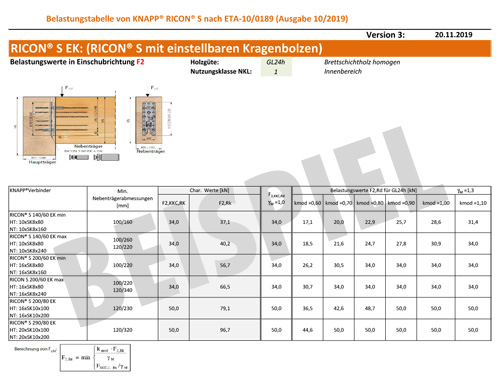

Interaktywna tabela obciążeń działająca na bazie arkusza programu MS Excel zawiera wartości charakterystyczne i wartości projektowe obciążeń zgodnie z wytycznymi ETA-10/0189 (Wydanie 11.10.2019), które można dobierać według własnych kryteriów. Tabela umożliwia wykonanie szybko i w prosty sposób obliczeń wstępnych projektu oraz dobranie złączy i przekrojów łączonych materiałów. Również w elastyczny sposób można dokonać obliczeń połączeń ukośnych wraz z doborem odpowiednich wkrętów.
