WALCO® Z40 – złącze do ścian

WALCO® Z40 – złącze do ścian

Nr kat.: K072

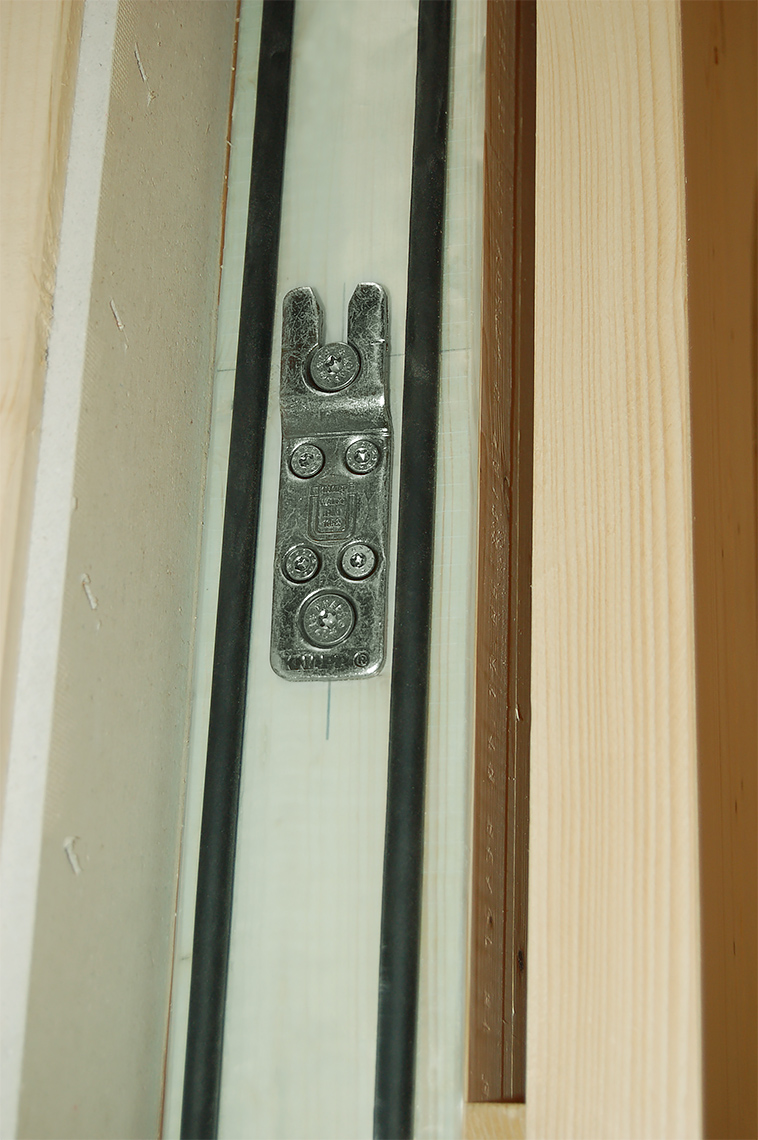

Złącze WALCO® Z40 wykonane jest ze stali cynkowanej ogniowo.

Komplet składa się z:
- 2 szt. złącza WALCO® Z40,
- 4 szt. wkrętów z łbem stożkowym SK 10x60 mm
Cena: tylko dla klientów!
Ilość: 25 kompletów w opakowaniu
1
Skosy naprowadzające i zwidlenie prowadzące dla wkrętu trzymającego z łbem stożkowym KNAPP® SK ustawiają łączone elementy we właściwym położeniu i zapobiegają działaniu sił rozciągających.
2
Wkręt trzymający z łbem stożkowym KNAPP® SK umożliwia regulację i dopasowanie odstępu między elementami.
3

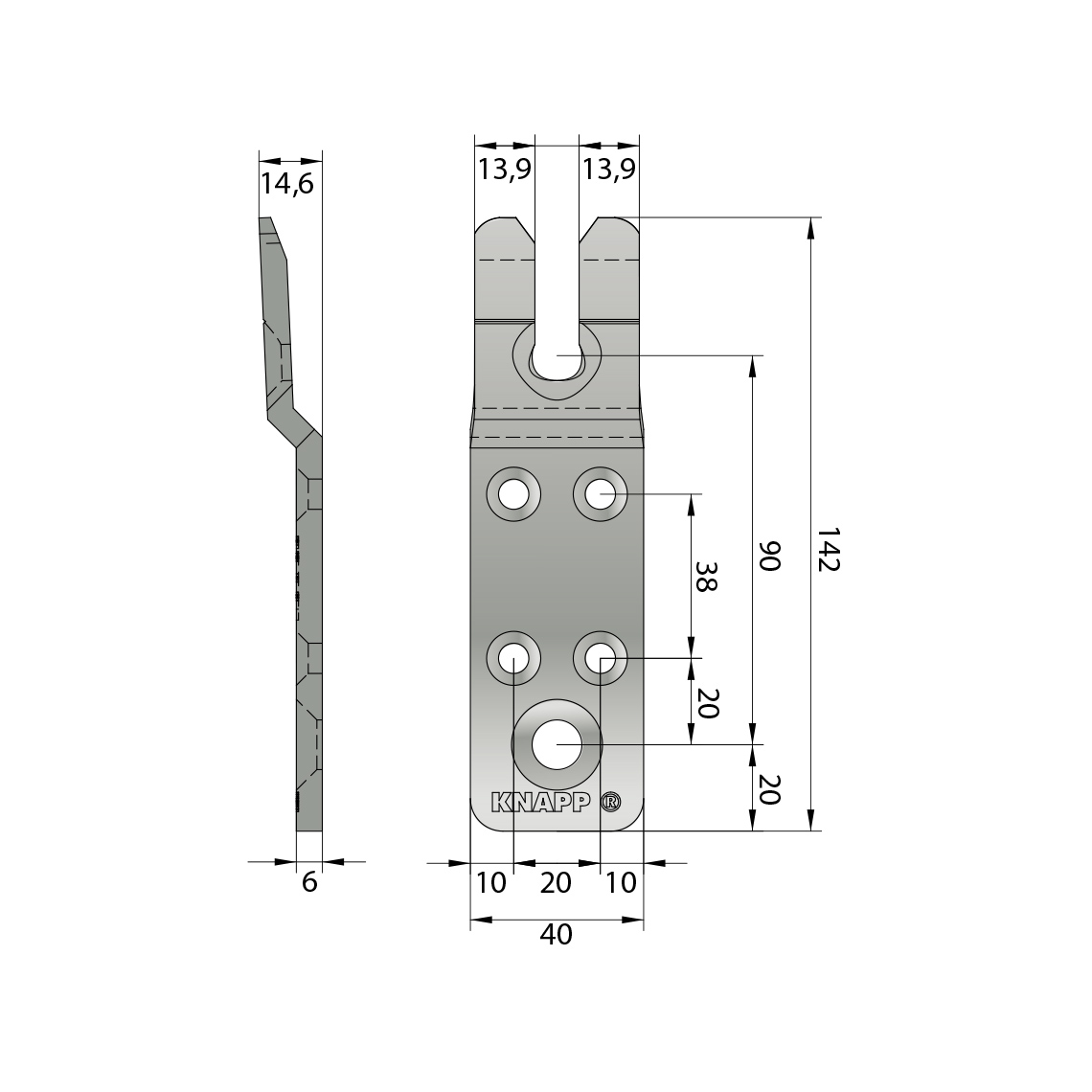

Złącze WALCO® Z40 składa się z dwóch jednakowych elementów łącznych i produkowany jest w Austrii z wysokiej jakości stali cynkowanej ogniowo na niebiesko.
4

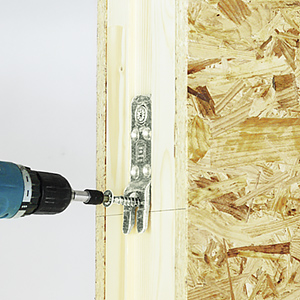

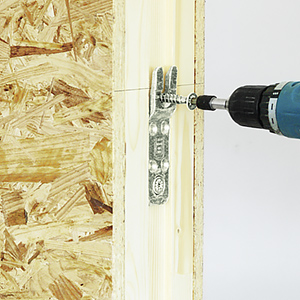

Wkręty mocujące z łbem stożkowym KNAPP® SK 10 mm z końcówką samowiercącą zapewniają szybkie przykręcanie złącza a dzięki wzmocnionemu rdzeniowi gwarantują przenoszenie sił występujących między łączonymi elementami.
Skosy naprowadzające i zwidlenie prowadzące dla wkrętu trzymającego z łbem stożkowym KNAPP® SK ustawiają łączone elementy we właściwym położeniu i zapobiegają działaniu sił rozciągających.
Wkręt trzymający z łbem stożkowym KNAPP® SK umożliwia regulację i dopasowanie odstępu między elementami.
Złącze WALCO® Z40 składa się z dwóch jednakowych elementów łącznych i produkowany jest w Austrii z wysokiej jakości stali cynkowanej ogniowo na niebiesko.
Wkręty mocujące z łbem stożkowym KNAPP® SK 10 mm z końcówką samowiercącą zapewniają szybkie przykręcanie złącza a dzięki wzmocnionemu rdzeniowi gwarantują przenoszenie sił występujących między łączonymi elementami.

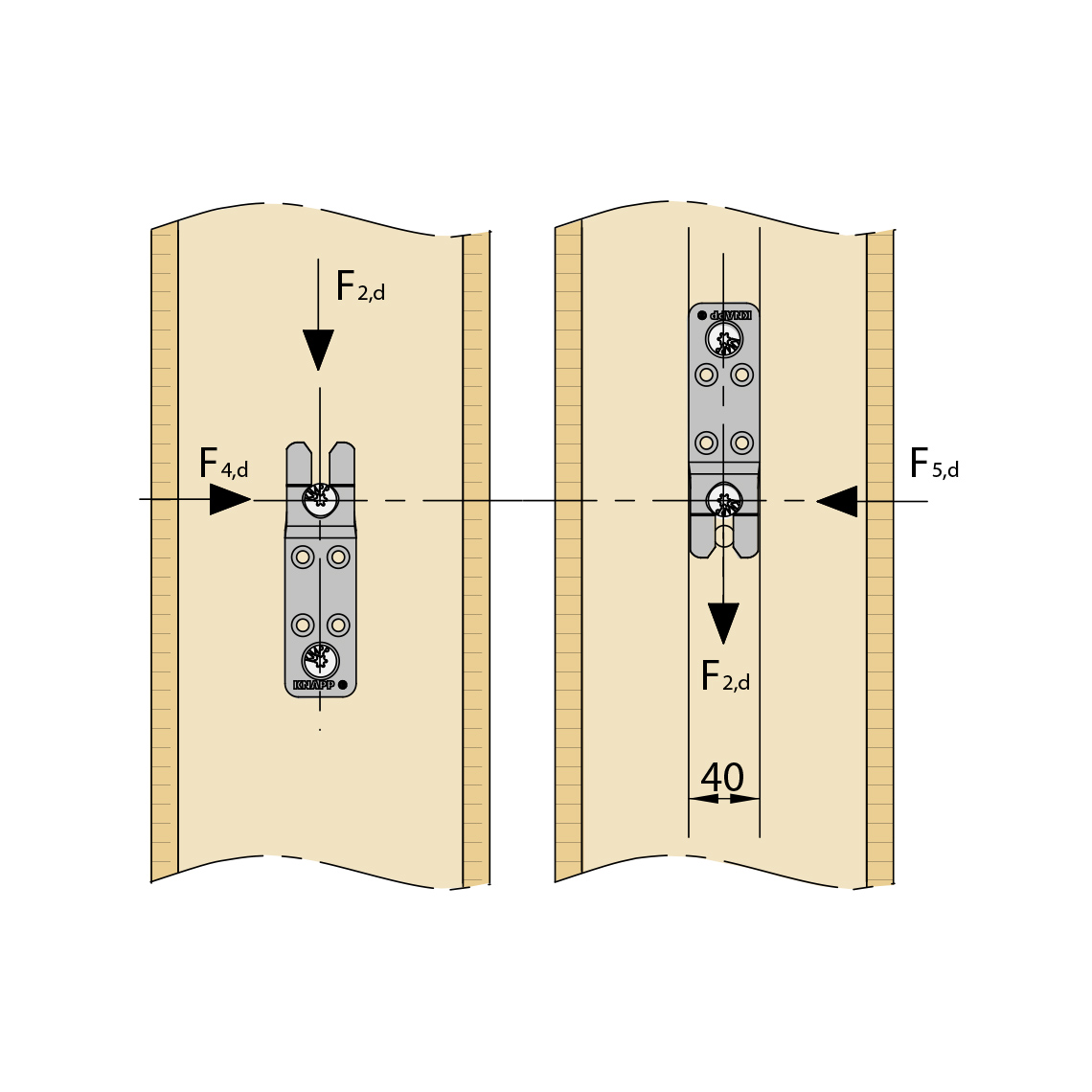

Wartości charakterystyczne obciążeń dla złącza WALCO® Z40 (F2,Rk 10 kN*)

2 szt. wkrętów z łbem stożkowym SK 10x60 mm na każdy element złącza (Ściana 1)

Siła F2,Rk* 10 kN | Siła F45,Rk* 8,6 kN

2 szt. wkrętów z łbem stożkowym SK 10x60 mm na każdy element złącza (Ściana 2)

Siła F2,Rk* 10 kN | Siła F45,Rk* 8,6 kN

WALCO® Z40 | Złącza do ścian w konstrukcji ramowej o obciążeniu do 10 kN*

Zalety systemu:

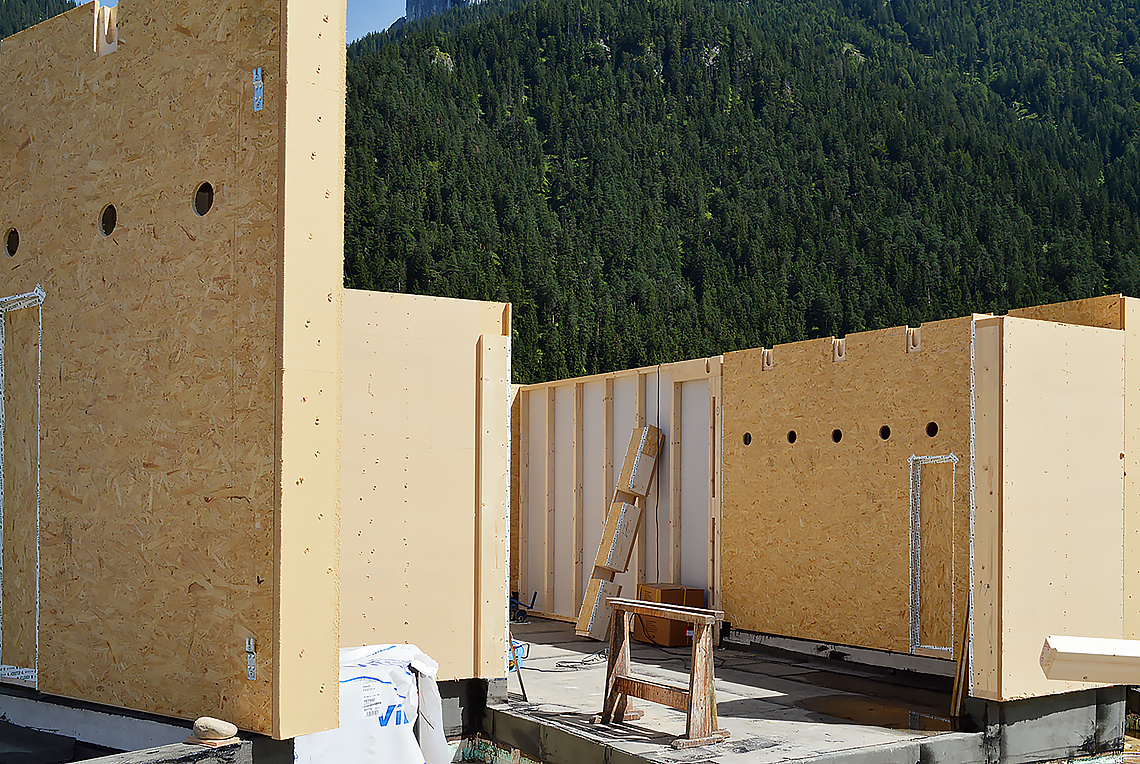

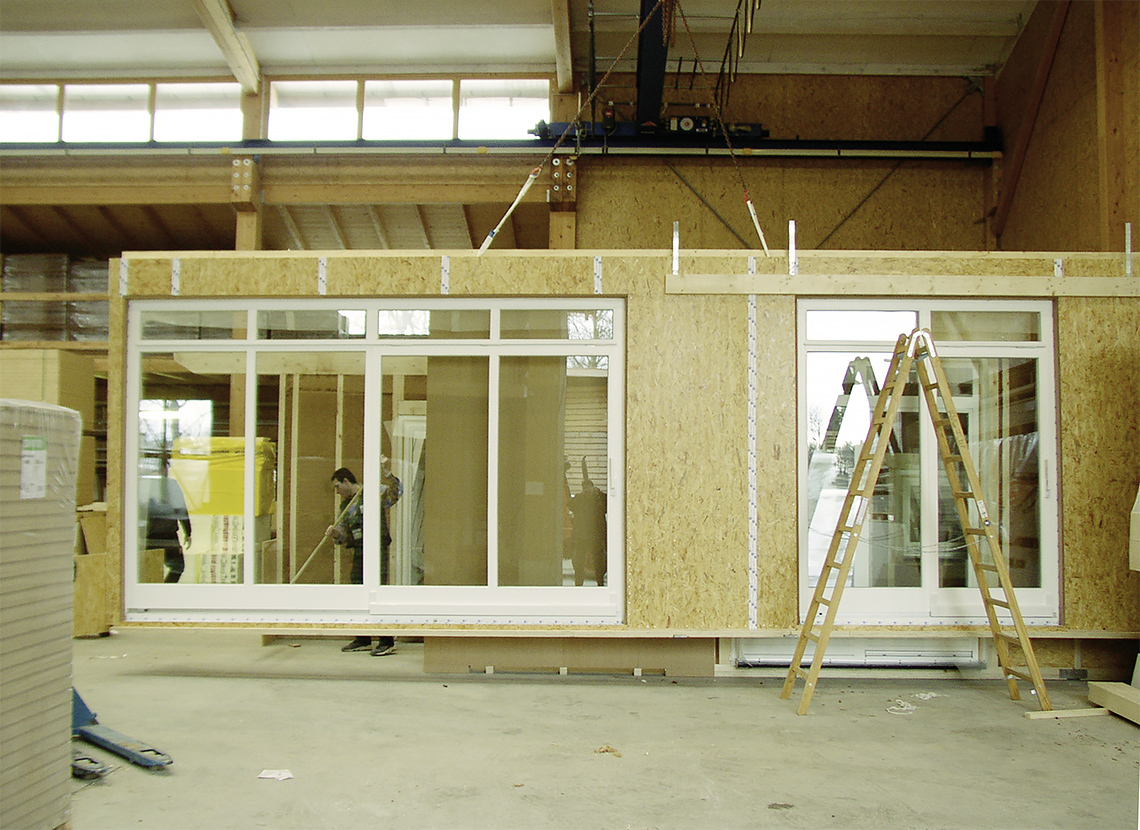

  • efektywne złącza do ścian w konstrukcji ramowej, szkieletowej i płytowej,
  • do stosowania z elementami o szerokości drewna już od 60 mm,
  • nadają się do obiektów budowlanych w konstrukcji drewnianej zgodnie z normą DIN 1052 i Eurocodem 5 (norma EN 1995-1-1),

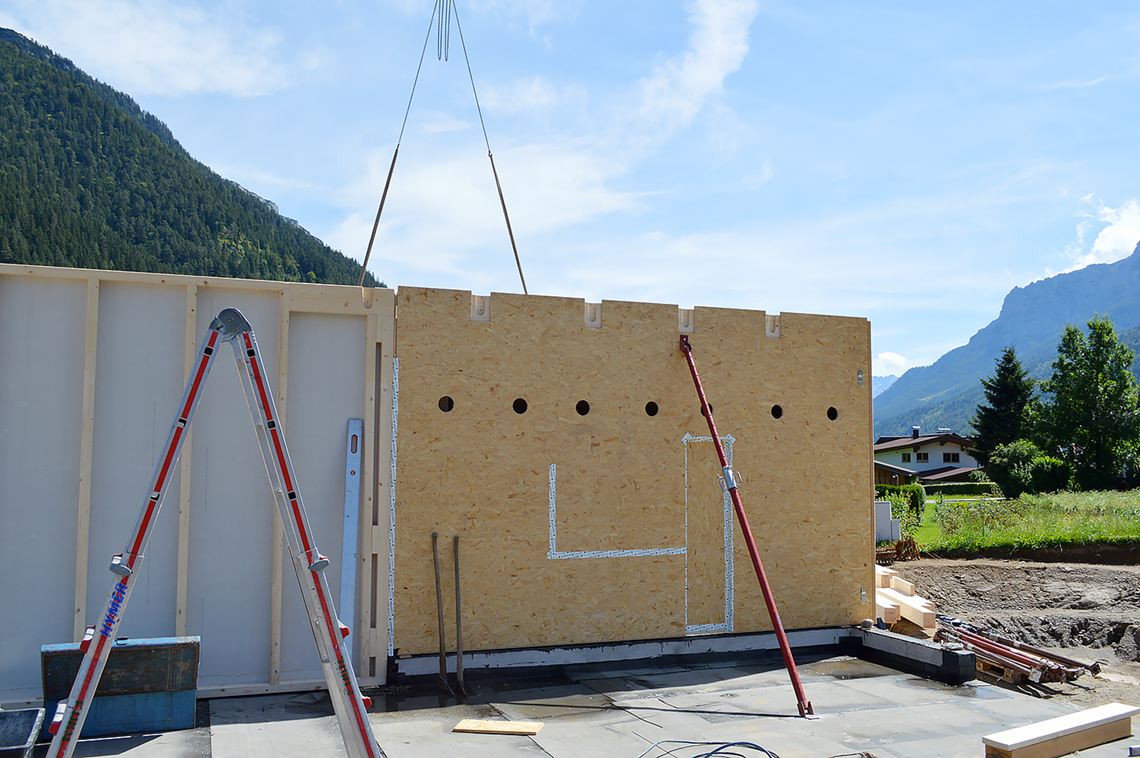

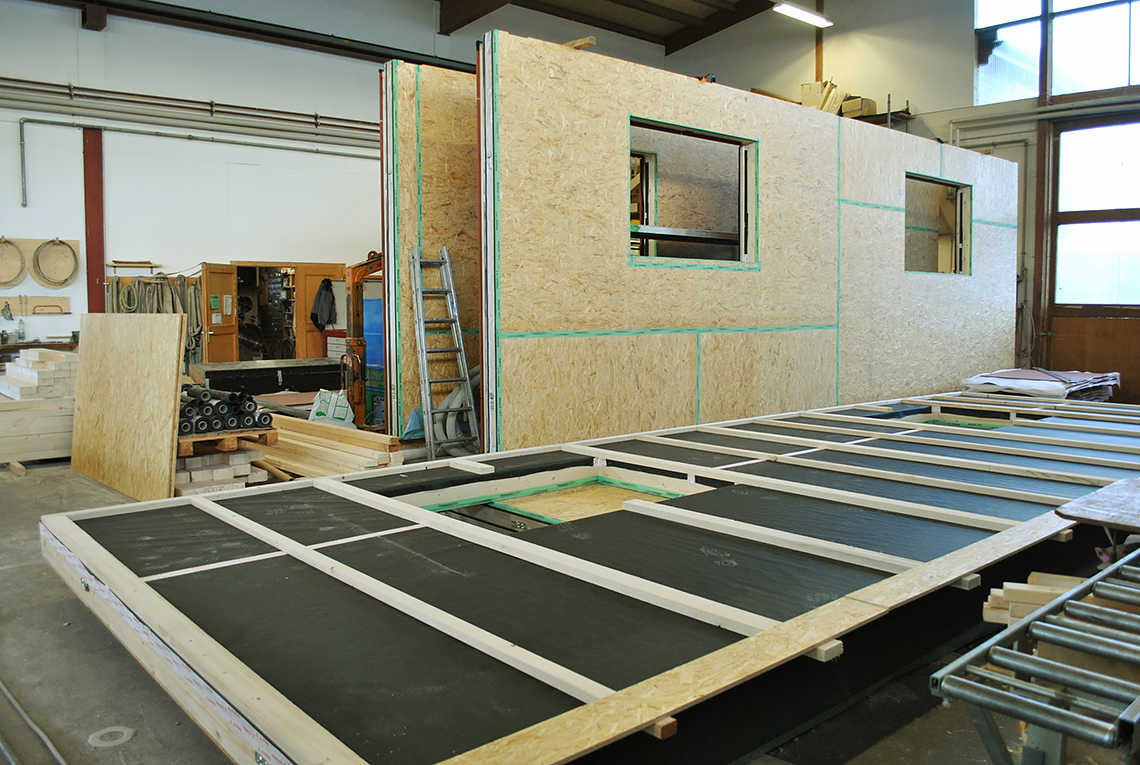

  • zapewniają wysoki stopień prefabrykacji – brak konieczności przykręcania wkrętów na budowie,
  • tworzą połączenie wtykowe – moduły ścian są łączone ze sobą bez konieczności ich przykręcania lub skręcania czegokolwiek,
  • złącza są samozaciskowe, pewne i niewidoczne – konstrukcja jest stabilna od połączenia pierwszych elementów ścian w narożniku,
  • słupy ścian szkieletowych i ściany z płyt deskowych o poprzecznym układzie włókien są łączone ze sobą z zachowaniem zasady przenoszenia obciążenia,

    NOWOŚĆ!
  • teraz ETA (Europejska Aprobata Techniczna) rozszerzona jest o wartości obciążeń charakterystycznych dla elementów z drewna liściastego
